Prototypage rapide : c’est quoi ? Définition, SLA, SLS et plus

Le prototypage rapide recouvre un ensemble de technologies capables de produire une pièce physique en quelques heures à partir d’un fichier CAO, sans moule ni outillage lourd : définition prototypage rapide, technologies disponibles, niveaux de fidélité, comparaison des procédés et principales applications.

Le prototypage rapide : définition et différence avec le prototype

Produire une pièce physique en quelques heures à partir d’un fichier de CAO, sans moule ni outillage lourd : c’est le principe du prototypage rapide. Cette approche réduit le temps entre l’idée, la fabrication et les premiers tests. En pratique, le prototypage rapide fait avancer la conception par cycles courts.

Définition du prototypage rapide

La définition du prototypage rapide 3D recouvre une famille de technologies capables de produire un prototype à partir d’un modèle numérique. Il ne s’agit pas d’une seule technique, mais d’un ensemble de procédés mobilisables selon l’usage : fabrication additive, usinage, découpe laser ou solutions de formage pour des géométries plus simples.

Le rythme de travail peut être très court. La méthode 8-6-4 en donne une lecture concrète : 8 heures de conception, 6 heures de fabrication, 4 heures de tests pour boucler des itérations en moins de deux jours ouvrés. La différence se joue sur la capacité à corriger tôt, avant d’engager le produit final.

• Fabrication additive : impression 3D couche par couche, avec des variantes comme le FDM, le SLA et le SLS, sans moule dédié.
• Usinage CNC : procédé soustractif réalisé dans la matière, utile quand les propriétés mécaniques du matériau final ou une tolérance jusqu’à ±0,01 mm sont recherchées.
• Thermoformage et moulage souple : procédés adaptés à certaines formes peu complexes ou à des préséries limitées.
• Découpe laser : solution pertinente pour des gabarits, des structures planes ou des pièces en feuille mince.

Dans ce cadre, le prototypage rapide transforme directement des données numériques en objets exploitables, sans refaire un outillage à chaque modification. Dès qu’une cote change ou qu’un assemblage doit être repris, la pièce peut être relancée sans attendre la fabrication d’un moule.

La différence entre un prototype et le prototypage

Le prototype est l’objet obtenu : une pièce, une maquette ou une version d’essai. Le prototypage désigne le processus de développement complet, depuis la conception jusqu’aux ajustements après tests.

Un prototype peut suffire pour vérifier une forme, un encombrement ou une ergonomie. À l’inverse, le prototypage implique plusieurs itérations, avec une fabrication, une analyse puis une correction à chaque cycle. Le bon matériau pour le bon usage compte ici autant que la technologie retenue.

Le prototypage rapide se distingue enfin d’une démarche plus classique par sa vitesse et par l’absence de moule dédié. Selon la contrainte technique, un procédé SLA affinera l’état de surface, un FDM validera les dimensions, un SLS libérera les géométries complexes; l’usinage et la découpe laser prennent le relais pour les tolérances serrées ou les formes planes. Il devient alors possible de contrôler les jeux de montage, l’accessibilité outil et la tenue des zones minces en amont des applications industrielles.

Les trois types de prototypage et la structure

Tous les prototypes ne servent pas au même moment. Selon l’avancement de la conception et le point à valider, le niveau de fidélité change nettement. Bien choisir évite de mobiliser trop tôt un procédé coûteux, tout en accélérant les itérations utiles.

Les trois types de prototypage selon la fidélité

Trois niveaux de fidélité correspondent à trois moments distincts du cycle de développement.

• Prototypage de forme (faible fidélité) : il permet d’explorer la géométrie, les proportions et l’ergonomie avec des matériaux simples et des délais courts. À privilégier quand la conception reste ouverte et que les arbitrages portent encore sur le volume ou l’intégration.
• Prototypage fonctionnel (fidélité intermédiaire) : il sert aux tests d’assemblage, de tenue mécanique et de compatibilité entre pièces. Les matériaux se rapprochent alors de l’usage réel : PA12 en SLS ou aluminium en usinage, selon la contrainte technique.
• Prototypage de présérie (haute fidélité) : il reproduit plus finement l’état de surface, la couleur, les jeux et le comportement attendu. Ce niveau aide à sécuriser une décision avant lancement : validation interne ou démonstration client, selon l’étape du projet.

La différence se joue sur la question à trancher. Un prototype destiné à juger une forme ne demande pas les mêmes performances qu’une pièce soumise à des tests thermiques ou mécaniques.

Le prototypage rapide structure

Le prototypage rapide structure concerne les pièces qui doivent encaisser une charge, une vibration ou une température soutenue. Cela vise notamment les boîtiers porteurs, les clips d’assemblage, les supports chargés ou les composants exposés à des cycles thermiques répétés.

Pour ces applications, deux voies dominent. Le SLS permet de produire des pièces en PA12 ou PA11 sans supports, avec une bonne stabilité dimensionnelle et une précision de l’ordre de ±0,2 mm. À l’inverse, l’usinage aluminium devient pertinent dès que la pièce doit fonctionner durablement au-delà de 100 °C : les propriétés testées sont alors celles du matériau définitif.

Un enchaînement cohérent combine souvent plusieurs étapes de prototypage rapide. Un prototype en SLA peut d’abord valider la forme et la lecture visuelle. Ensuite, des pièces en SLS servent aux tests fonctionnels et aux contrôles d’assemblage. Une fois la pièce validée, l’usinage confirme les performances sur une base très proche du produit final, notamment pour les applications structurelles.

Qu’est-ce que le prototypage 3D et l’impression 3D

Le prototypage 3D associe conception numérique et fabrication rapide d’une pièce physique, sans passer par un outillage dédié. Dans ce cadre, l’impression 3D permet de produire aussi bien un prototype visuel qu’un prototype fonctionnel, avec des délais courts et un procédé adapté à chaque étape du développement de produits.

Définition du prototypage 3D

Le prototypage 3D consiste à fabriquer une pièce physique à partir d’un fichier CAO, par fabrication additive, sans moule ni étape intermédiaire d’usinage. Cette continuité entre la conception et la production réduit les écarts entre le modèle numérique et le prototype obtenu.

Ce procédé ouvre aussi des options difficiles, voire impossibles, à obtenir avec d’autres techniques de prototypage rapide : structures lattice, géométries internes complexes, canaux conformes. À l’inverse du moulage par injection, aucune contrainte de démoulage ne vient bloquer la forme dès la phase de prototypage.

• Réduction des déchets : la fabrication additive génère moins de 10 % de déchets matière, contre environ 21 % pour la fabrication traditionnelle.
• Flexibilité machine : une imprimante 3D peut produire jusqu’à 20 types de produits différents successivement sans reconfiguration.
• Impact environnemental : à ce stade du développement de produits, la baisse des chutes matière et des émissions rend l’approche plus sobre que l’usinage ou le moulage par injection.
• Innovation produit : implants médicaux personnalisés ou pièces allégées pour l’aérospatial deviennent accessibles très tôt dans les itérations de conception.

Chez Abeille 3D, le bon matériau pour le bon usage reste la règle de base : le prototypage rapide sert à valider une fonction réelle, pas seulement une forme.

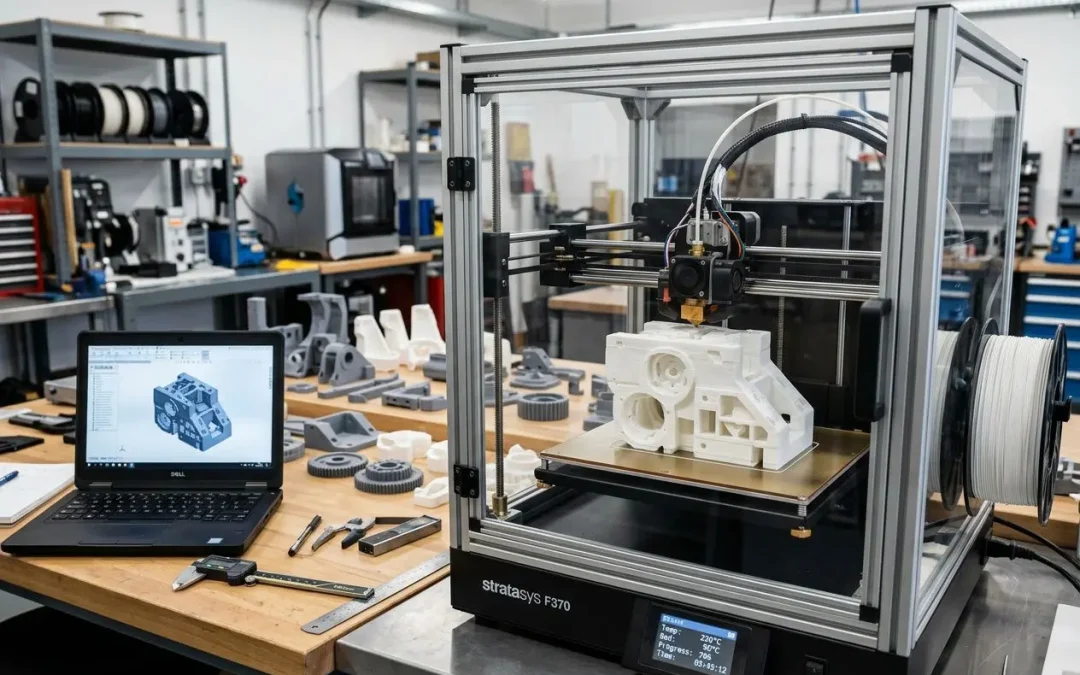

L’impression 3D dans le prototypage rapide

L’impression 3D pour le prototypage rapide s’appuie sur plusieurs technologies. Le FDM reste souvent le point d’entrée : une imprimante 3D dépose un thermoplastique fondu couche par couche, qu’il s’agisse d’ABS, de PETG, de nylon ou de TPU. En pratique, ce procédé convient bien pour vérifier un encombrement, manipuler un premier prototype ou lancer des itérations rapides à coût maîtrisé.

Une fois cette base validée, le choix change selon la contrainte technique : le SLA est à privilégier quand l’état de surface et la précision visuelle priment, alors que le SLS répond mieux aux besoins de résistance et d’usage fonctionnel.

Les critères de choix entre FDM, SLA et SLS, coût, précision, résistance, sont détaillés dans impression 3D prototypage.

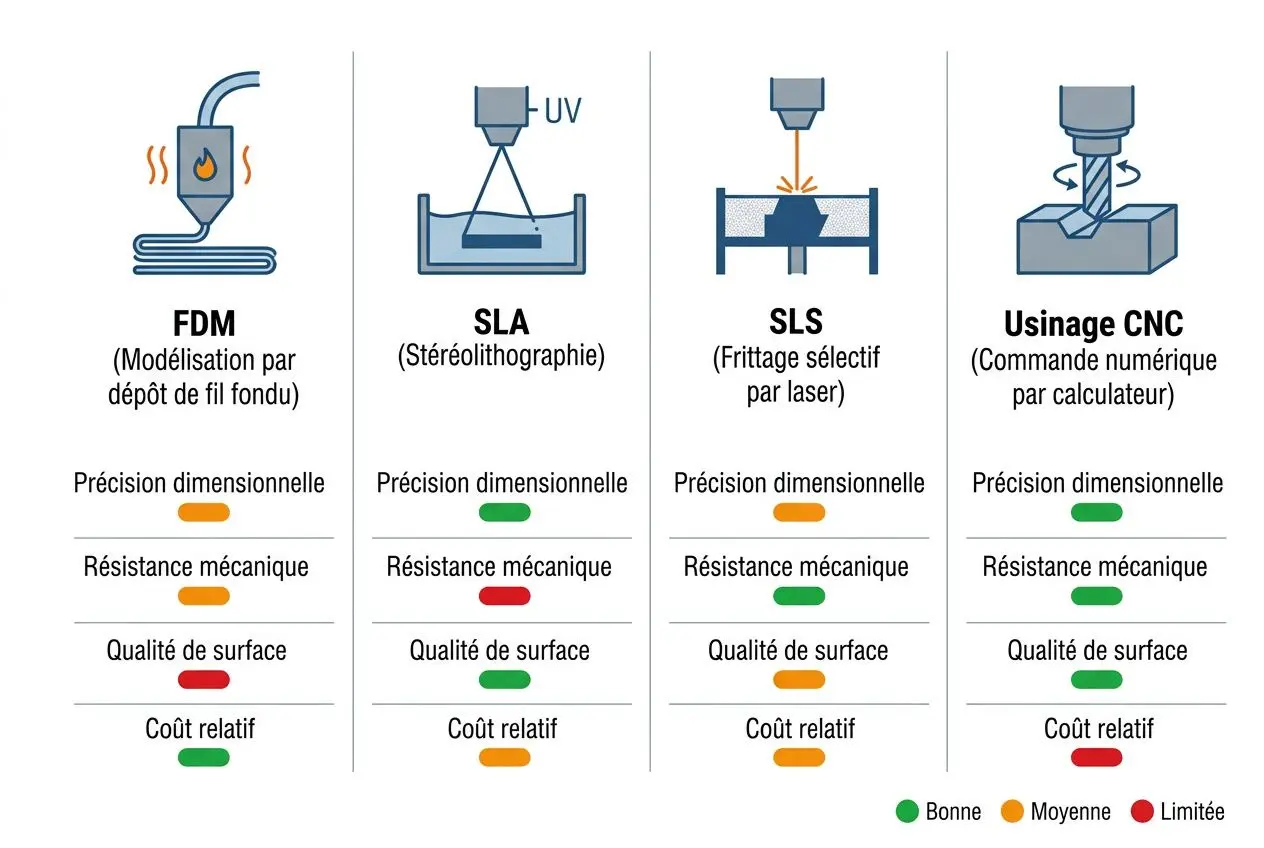

Technologie SLA, SLS et usinage CNC comparés

Le choix d’un procédé de prototypage joue directement sur la précision, la tenue mécanique et le délai. Chaque technologie répond à une logique claire : le SLA pour l’aspect visuel et le détail, le SLS pour un prototype fonctionnel plus robuste, le procédé d’usinage CNC pour retrouver les propriétés du matériau final.

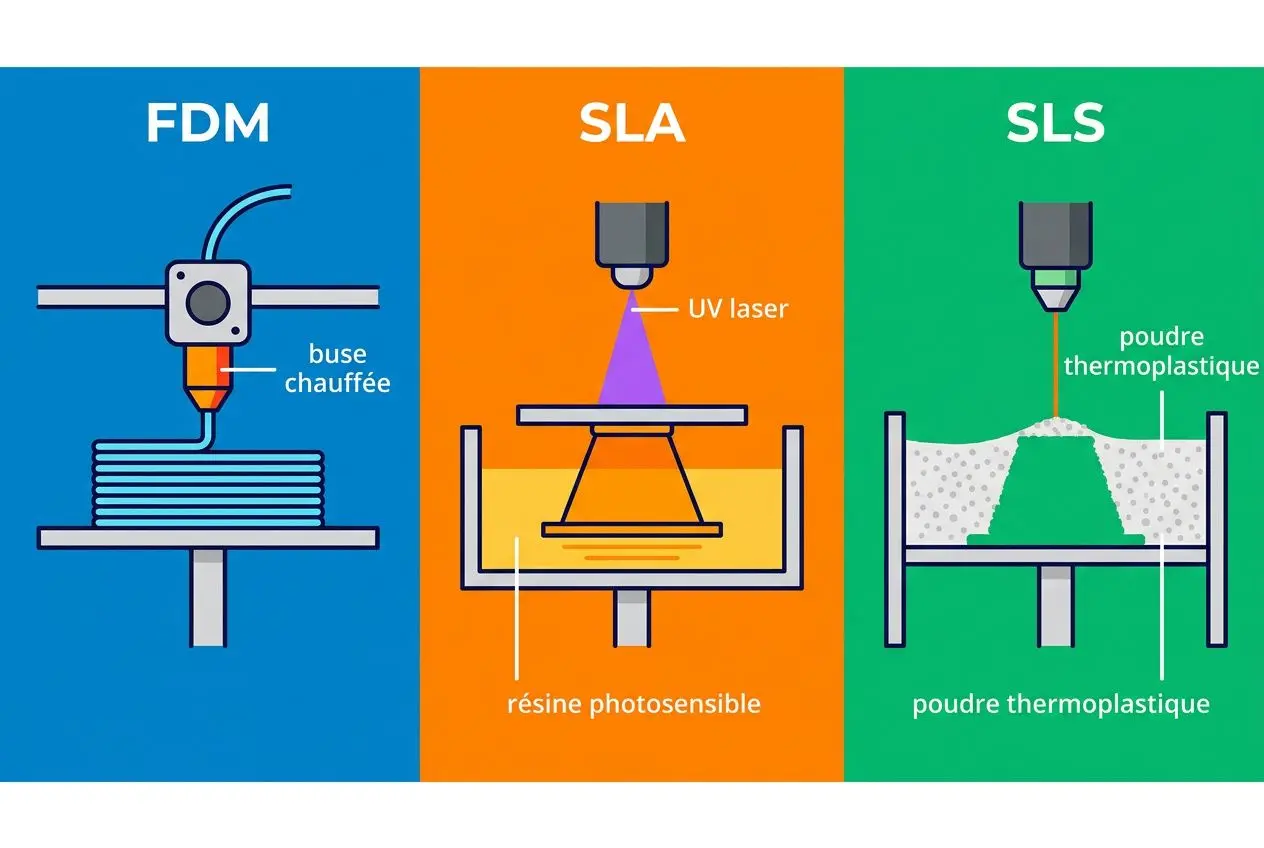

Le SLA et le SLS pour le prototypage précis

La technologie SLA et SLS en prototypage couvre en réalité deux usages distincts. Le SLA, ou stéréolithographie, solidifie une résine photosensible couche par couche à l’aide d’un laser UV : précision de ±0,1 mm, surface lisse, rendu net sur les petits détails. Ce procédé convient bien à un prototype de présentation, à une validation d’aspect ou à des géométries fines avec faible tolérance dimensionnelle.

À l’inverse, le SLS repose sur le frittage d’une poudre polymère, souvent du PA12 ou du PA11. La précision descend en général à ±0,2 mm, avec une finition plus mate et légèrement poudreuse, mais la résistance mécanique progresse nettement. À privilégier quand la pièce doit encaisser des efforts, intégrer des clips ou supporter des montages répétés.

En complément, le FDM garde une place utile pour les premiers volumes et les validations d’encombrement. Son point de vigilance se situe sur l’anisotropie entre couches : une pièce peut être correcte en compression et plus fragile en traction selon son orientation d’impression.

Le procédé d’usinage CNC pour les prototypes fonctionnels

Une fois la géométrie validée, l’usinage devient souvent la référence pour confronter la pièce aux conditions réelles. Ce procédé soustractif enlève la matière à partir d’un bloc d’aluminium, d’acier inoxydable ou de titane, avec une précision pouvant atteindre ±0,01 mm. Abeille 3D le recommande dès que le prototype doit valider un ajustement serré, un taraudage, une portée de roulement ou un comportement thermique proche de la pièce finale.

Le point de vigilance reste la consommation matière. Selon la forme de la pièce, l’usinage peut retirer 80 à 90 % du bloc initial, ce qui génère davantage de chutes que les procédés additifs comme le SLA ou le SLS. En complément, ce comparatif des méthodes de prototypage rapide détaille les critères de choix selon le volume de série et la tolérance dimensionnelle attendue.

Étapes de conception et applications du prototypage

Les étapes clés du prototypage rapide

Le processus commence par la CAO 3D, où sont fixés les dimensions, les tolérances et les fonctions attendues du prototype. Le fichier est ensuite préparé dans un format exploitable par la technologie retenue : STL, STEP ou IGES, selon la chaîne de fabrication additive ou d’usinage envisagée.

• Modélisation CAO : la géométrie 3D constitue la base du processus de développement produit. La qualité du modèle conditionne la précision du prototype, mais aussi la pertinence des futures itérations.
• Choix du procédé et du matériau : ce choix dépend des efforts mécaniques, de l’état de surface attendu, de la précision visée et du type de vérification recherché. La différence se joue sur l’usage concret : valider une forme, un assemblage ou éprouver une pièce en conditions réelles.
• Fabrication rapide : la pièce est produite sans outillage spécifique, en quelques heures ou quelques jours selon le procédé, la matière et la complexité. En pratique, cette fabrication rapide permet d’enchaîner les itérations sans repartir sur un investissement industriel lourd.
• Essais et validation : cette phase regroupe les tests, le contrôle dimensionnel, les essais de montage et les ajustements ergonomiques au plus près des conditions réelles. C’est à ce moment que les écarts de conception sont détectés, puis corrigés dans le processus de prototypage.

Les avantages du prototypage prennent ici une forme très concrète. Une erreur relevée sur un prototype rapide coûte bien moins qu’une correction après lancement d’outillage, à privilégier quand le processus de développement impose des validations fréquentes. Choisir le bon matériau dès le départ réduit le nombre de cycles de correction avant validation.

Applications sectorielles du prototypage rapide

Les applications sectorielles du prototypage couvrent un champ industriel large. Le développement produit gagne en vitesse dès qu’il faut vérifier des géométries complexes, personnaliser une pièce ou réduire les délais entre conception et validation. Pour orienter ce choix de technologie et de prestataire, impression 3D rapide détaille les critères utiles.

• Mécanique, automobile, aéronautique : les applications portent sur la validation des jeux d’assemblage, des boîtiers techniques ou de pièces à géométrie allégée. Selon la contrainte technique, le SLS est souvent retenu pour les pièces polymères sous sollicitation, tandis que l’usinage reste pertinent pour des références métalliques ou des tolérances serrées.
• Médical et chirurgical : les applications incluent les implants personnalisés, les prothèses et les instruments à valider sur le plan ergonomique. Le SLA est recherché pour sa finesse de détail et son état de surface, alors que le SLS répond mieux aux besoins de résistance mécanique sur certaines pièces actives. Un prototype permet alors de mener des tests avant toute bascule vers la production.
• Électronique et biens de consommation : le prototypage sert à valider boîtiers, connecteurs, supports et interfaces d’assemblage. Même logique qu’en FDM ou en résine : l’impression 3D raccourcit les cycles de tests et facilite les itérations sur des pièces où l’encombrement interne compte autant que l’aspect extérieur.

Abeille 3D produit en France, ce qui permet d’enchaîner prototype, tests et itérations dans des délais courts.
