Méthodes de prototypage rapide : guide complet des technologies

Le prototypage rapide consiste à produire en quelques heures ou quelques jours un prototype à partir d’un fichier CAO, sans outillage lourd ni moule de série. L’enjeu est double : détecter tôt les écarts de conception et décider si la pièce doit être modifiée, renforcée ou simplifiée avant d’engager une industrialisation.

Qu’est-ce que le prototypage rapide

Dans ce cadre, le prototypage rapide regroupe plusieurs familles de procédés : fabrication additive, usinage et, selon le besoin, duplication par moule souple ou thermoformage. Si la méthode dite 8-6-4 est bien retenue dans votre organisation, elle doit être définie clairement : huit heures de conception, six de fabrication et quatre de test, afin de boucler une itération en moins de deux jours. Pour une vue d’ensemble, ce panorama des méthodes de prototypage rapide reste utile.

Les étapes clés du prototypage rapide

• Modélisation CAO 3D : création de la géométrie en modélisation 3D, base de tout le processus.
• Choix du procédé et du matériau : sélection du procédé de prototypage et du matériau selon l’usage, le coût et la précision visée.
• Fabrication rapide : production par impression 3D, FDM, SLS, SLA ou usinage, avec un délai court compatible avec la réalisation de pièces prototypes.
• Essais et validation : contrôle dimensionnel, montage, ajustements et tests fonctionnels jusqu’à la validation.

Selon la contrainte technique, le choix se joue dès l’analyse de la géométrie, des efforts mécaniques et des tolérances attendues. Un prototype d’encombrement peut sortir en FDM en quelques heures, alors qu’une pièce d’assemblage avec clips, filetage ou portée d’appui demande souvent un procédé plus stable dimensionnellement.

Ce processus de prototypage rapide alimente les arbitrages techniques avant lancement d’un outillage, d’un moule ou d’une présérie. C’est la phase où se valident les jeux de montage, l’accessibilité d’un outil, ou encore la tenue d’une zone mince avant d’engager des coûts plus lourds.

Prototypage rapide pour pièces techniques

Il permet de contrôler les jeux, les interfaces, la tenue mécanique et le comportement d’un composant dans des conditions proches du réel, notamment en prototypage rapide de pièces techniques. Dès que la pièce doit être montée, manipulée ou testée sous contrainte, le niveau de fidélité matière devient aussi important que la forme.

La différence se joue sur l’adéquation entre technologie et usage : un boîtier de présentation peut être réalisé en résine ou en FDM, tandis qu’une pièce fonctionnelle exposée à des efforts ou à une température élevée demandera souvent du SLS, un polymère technique ou un passage par usinage. Au-delà du polymère, un usinage aluminium peut s’imposer dès que la pièce doit tenir à plus de 100 °C en continu.

Abeille 3D accompagne les bureaux d’études et les industriels avec une approche concrète : analyser le besoin, orienter vers la bonne méthode de prototypage et sécuriser la validation des pièces prototypes. Dès la phase de prototypage, cet accompagnement aide à passer d’une intention de conception à un prototype exploitable en essais, puis à une préparation plus sereine de la production.

Impression 3D pour prototypes et petites séries

L’impression 3D s’est imposée dans le prototypage industriel parce qu’elle permet de fabriquer vite, sans outillage, des pièces simples comme des géométries plus complexes. Pour un prototype, une pré-série ou un besoin ponctuel, elle évite l’investissement immédiat dans un moule, contrairement au moulage par injection.

FDM et SLA, deux approches d’impression 3D complémentaires

Deux procédés couvrent l’essentiel des besoins en prototypage rapide 3D : le FDM et la SLA. Le FDM dépose un thermoplastique fondu, couche après couche : ABS, PLA, PETG, nylon ou TPU selon le niveau de rigidité, de souplesse ou de tenue mécanique recherché. À privilégier quand il faut produire des prototypes fonctionnels, valider un montage ou approcher un usage réel sans basculer vers l’usinage.

La SLA fonctionne autrement : un laser vient durcir une résine liquide photosensible avec une grande précision. Ce procédé convient mieux aux prototypes visuels, aux détails fins et aux pièces dont l’état de surface compte dès la présentation client ou la validation design. La différence se joue sur le rendu final : à géométrie équivalente, la SLA reste plus fine, là où le FDM demande souvent un post-traitement pour atteindre le même niveau visuel.

En complément, la SLA permet aussi de sortir des ensembles complexes en une seule fabrication, avec moins d’opérations de reprise : un point à peser dès que l’assemblage multi-pièces représente un coût de montage significatif.

Avantages économiques et environnementaux de l’impression 3D

Sur le plan économique, l’impression 3D réduit fortement le coût d’entrée du prototypage rapide. Il n’y a pas de moule à financer au départ, et un simple ajustement du fichier 3D suffit pour relancer une variante sans surcoût d’outillage. Pour les petites séries comme pour le prototype unitaire, cette souplesse change le rythme du développement produit. Les détails sur les bénéfices appliqués aux projets industriels sont développés sur la page dédiée à l’impression 3D prototypage.

L’intérêt se voit aussi sur la matière consommée : le taux de déchets matériels tombe de 21 % à moins de 10 % selon le process et la pièce produite. Une même machine peut en outre fabriquer jusqu’à 20 types de produits différents sans reconfiguration lourde, ce qui améliore l’usage des équipements et limite l’énergie mobilisée. Dès la phase de prototypage, l’écart avec le moulage par injection est net : production à la demande, pas de stock immobilisé et moins de dépendance à un process figé.

SLS, usinage CNC et autres méthodes de prototypage

Au-delà du FDM et de la SLA, d’autres techniques de prototypage rapide répondent à des besoins que le simple dépôt de filament ne couvre pas toujours : résistance mécanique élevée, précision sur métal, grandes dimensions ou propriétés proches de la pièce finale dès le prototype.

Le SLS pour prototypes haute résistance

Le SLS repose sur une logique de fabrication additive sur lit de poudre : un laser fusionne un polymère thermoplastique, principalement du polyamide (PA12, PA11), couche après couche, sans support physique. Cette particularité ouvre l’accès à des géométries internes complexes, y compris quand un moule serait difficile à concevoir ou impossible à démouler.

Le procédé est particulièrement adapté au prototypage fonctionnel. Les pièces obtenues supportent mieux les efforts mécaniques que de simples prototypes visuels, avec une répétabilité suffisante pour des préséries techniques et, selon les cas, des séries allant jusqu’à 10 000 unités.

Usinage CNC, précision et choix du matériau

L’ usinage CNC suit une logique inverse : la pièce est taillée dans un bloc plein à l’aide de machines multi-axes à commande numérique. Ici, le matériau guide la décision. Aluminium, acier inoxydable, titane ou polymères techniques peuvent être usinés avec des propriétés très proches, voire identiques, à celles de la pièce définitive.

C’est une méthode de prototypage à privilégier quand la priorité porte sur la précision, les tolérances serrées ou une validation mécanique et réglementaire. Dès la phase de prototypage, elle permet de tester la pièce dans son matériau final, sans les contraintes propres à certaines technologies additives comme les épaisseurs minimales ou l’anisotropie de fabrication.

Le point de vigilance reste clair : le fraisage enlève de la matière, parfois 80 à 90 % du bloc initial selon la géométrie. À l’inverse de la fabrication additive, cette approche soustractive génère davantage de chutes, ce qui pèse sur le coût dès que le volume augmente ou que le matériau est cher.

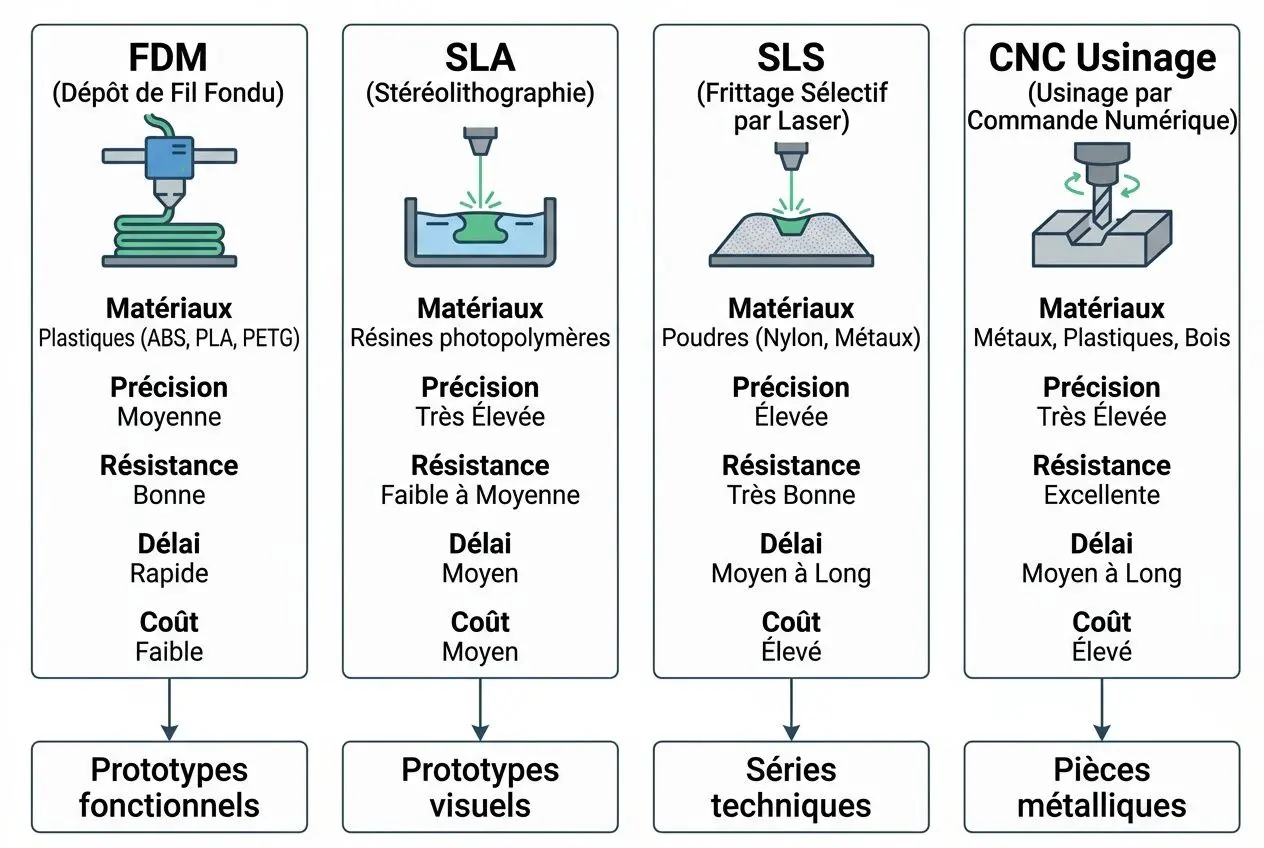

Comparatif des principales technologies de prototypage

Un cycle de prototypage rapide peut commencer par des prototypes visuels en SLA, poursuivre avec des prototypes fonctionnels en SLS, puis passer par l’ usinage pour la validation finale d’une géométrie ou d’un comportement matière.

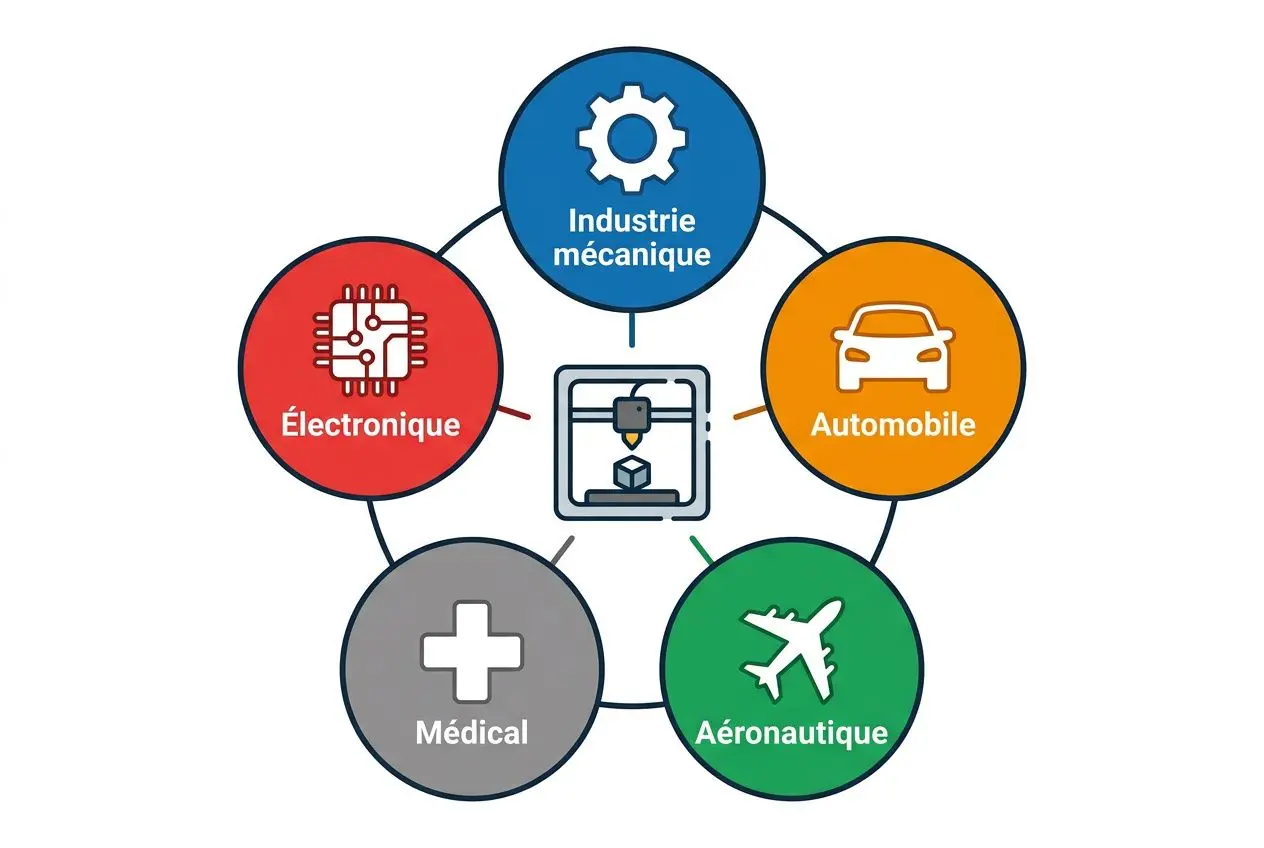

Domaines d’application du prototypage rapide

Le prototypage rapide intervient dans la plupart des secteurs industriels et créatifs. Selon la contrainte technique, les attentes changent fortement d’un usage à l’autre : précision d’assemblage, tenue mécanique, aspect de surface ou délai de validation.

Industrie, automobile et aéronautique

Dans l’industrie mécanique, l’automobile et l’aéronautique, le prototype sert d’abord à lever un doute concret : vérifier un ajustement, valider un montage ou observer le comportement d’une pièce avant la série.

• Construction mécanique : développement de composants, boîtiers et sous-ensembles avec contrôle des interfaces d’assemblage dès la phase de prototypage.
• Automobile : réalisation de prototypes fonctionnels et de maquettes de design pour pièces de carrosserie, supports et éléments d’intérieur, afin d’évaluer ergonomie, intégration et comportement avant de figer la conception.
• Aéronautique et aérospatiale : production de géométries complexes et allégées par fabrication additive, avec essais de résistance thermique, de solidité et de comportement vibratoire.

Dans ces secteurs, le prototypage fonctionnel réduit les itérations coûteuses une fois la pièce validée en conception. Dès que la répétabilité dimensionnelle devient prioritaire, le SLS s’impose : pas de support de fabrication, bonnes propriétés mécaniques, géométries complexes accessibles.

Médical, électronique et biens de consommation

Dans le médical, un prototype d’implant, de prothèse ou d’outil chirurgical doit passer par une étape de validation ergonomique et fonctionnelle avant toute fabrication définitive. L’ impression 3D permet ici de produire des formes adaptées à une morphologie donnée, sur des délais courts : un avantage concret pour les ajustements successifs.

En électronique et dans les biens de consommation, les prototypes rapides concernent souvent des boîtiers, connecteurs, supports de carte ou objets portés. L’objectif est simple : vérifier le montage, l’accès aux composants, la prise en main et l’usage réel. Chaque retour conduit à corriger le fichier 3D, puis à relancer un nouveau cycle de prototypage rapide sans attendre un outillage.

En pratique, tester tôt permet d’écarter une géométrie peu pratique, un mauvais choix de matériau ou une contrainte d’assemblage mal anticipée, avant d’alourdir le développement.

Adapter le prototype à son secteur d’application

Le bon niveau de fidélité dépend toujours de la question posée à la pièce. Un modèle simple peut suffire en prototypage de forme, alors qu’un essai réglementaire, un montage client ou un test de tenue imposent un prototypage fonctionnel plus exigeant. Le bon matériau pour le bon usage : c’est souvent là que se décide la pertinence du résultat.

Utiliser le prototypage rapide efficacement consiste à choisir, à chaque étape, le bon compromis entre vitesse, coût et réalisme. Un premier jet sert à valider un volume ou une interface, un second peut devenir un essai d’usage, puis viennent les prototypes fonctionnels destinés à la pré-série ou à la validation.

Abeille 3D accompagne ce passage d’une idée à une pièce testable, dès la phase de prototypage. Abeille 3D aligne le processus, le matériau et le niveau de finition sur l’objectif réel : preuve de concept, prototypage fonctionnel ou préparation de série.

Avantages du prototypage rapide pour l’innovation

Les avantages du prototypage rapide tiennent à un point simple : valider plus tôt, corriger plus vite, engager moins de coûts fixes, sur les délais, le budget et la qualité de conception à la fois. Dans l’industrie, cette logique s’impose dès qu’un processus doit évoluer sans attendre la création d’un moule ou le lancement d’une série.

Rapidité, coûts et qualité en prototypage

La fabrication additive raccourcit fortement les cycles de développement. Un fichier 3D préparé le matin peut devenir une pièce testable dans la journée, selon la contrainte technique et la technologie retenue. La différence se joue sur la capacité à détecter très tôt un défaut de forme, d’assemblage ou d’usage, avant qu’il ne se répercute sur tout le processus.

• Rapidité : les erreurs sont repérées au stade du prototypage, quand les corrections restent simples et peu coûteuses.
• Coûts réduits : chaque variante peut être produite sans refaire un moule, contrairement au moulage par injection.
• Qualité améliorée : la continuité numérique entre conception et impression 3D limite les écarts d’interprétation et fiabilise la validation.
• Itérations sans surcoût d’outillage : une modification du fichier 3D suffit pour lancer une nouvelle version, là où un process classique impose souvent des dépenses supplémentaires.

Ce mode de développement réduit aussi les frais indirects : moins d’allers-retours avec la sous-traitance, moins de stocks de préséries, moins de reprises tardives. Une fois la pièce validée, le passage vers l’industrialisation se fait sur une base plus solide. Abeille 3D recommande cette approche quand plusieurs versions doivent être comparées rapidement ou quand un projet hésite encore entre usinage, impression 3D et moulage par injection.

Liberté créative et impact environnemental

L’innovation prototypage prend tout son sens quand la forme de la pièce n’entre plus dans les limites d’un procédé conventionnel. Les géométries internes complexes, les canaux de refroidissement conformes ou les structures allégées deviennent accessibles sans imposer les contraintes de démoulage d’un outillage classique. C’est souvent là que la fabrication additive apporte un avantage décisif face à l’usinage ou au moulage par injection : les géométries inaccessibles par démoulage deviennent produisibles sans compromis sur le matériau.

L’effet environnemental existe aussi, avec un point de repère utile : la fabrication traditionnelle génère en moyenne 21 % de déchets matière, contre moins de 10 % pour l’impression 3D. En consommant seulement ce qui est nécessaire au prototypage, et en évitant la fabrication d’outillages intermédiaires, les technologies additives soutiennent un développement produit plus sobre.
