Qu’est-ce qu’un prototype fonctionnel ? Définition et conception

Cet article répond directement à la question : qu’est-ce qu’un prototype fonctionnel ? Il en précise la définition, le rôle dans le développement d’un produit, les différences avec les autres types de prototypes et les principales étapes de conception.

Définir le prototype fonctionnel

Un prototype fonctionnel est une pièce physique, interactive et testable, qui remplit totalement ou partiellement les fonctions attendues du produit final. Il ne représente donc pas seulement l’apparence : il sert à vérifier l’assemblage, la tenue mécanique, les interfaces et la compatibilité entre les composants dans des conditions proches de l’usage réel. Cette définition le distingue d’un modèle purement esthétique.

Un modèle conçu pour être testé

Dans le processus de prototypage, le prototype fonctionnel occupe un niveau de fidélité intermédiaire. Il se situe au-dessus du prototype de forme, principalement visuel, et en dessous du prototype de présérie, déjà très proche du produit industrialisé.

Ce modèle conçu pour être testé intègre les contraintes dimensionnelles, les interfaces mécaniques et des matériaux proches de ceux de la série. Lorsqu’il s’agit du premier assemblage destiné à vérifier l’articulation de plusieurs technologies, le prototype fonctionnel joue parfois le rôle d’une preuve de concept, même si les deux notions ne sont pas toujours parfaitement équivalentes.

Selon la contrainte technique, il peut réunir de l’électronique, de la mécanique, des entrées-sorties et une interface homme-machine afin de démontrer une interaction avec le monde réel. Chaque test livre des données pour la correction suivante. Deux à cinq exemplaires couvrent souvent une validation complète. Ils limitent les coûts avant l’outillage industriel.

• Assemblage : vérification de l’ajustement entre les pièces, de l’engagement des clips, des tolérances dimensionnelles et de la compatibilité des interfaces mécaniques.
• Tenue mécanique : tests de charge, de couple, de chute ou de vibration sur des pièces soumises à des efforts proches des conditions réelles.
• Résistance thermique : exposition à des températures représentatives de l’usage pour valider le choix du matériau avant la série.
• Compatibilité entre composants : vérification des interfaces électroniques, filaires ou sans fil intégrées dans le prototype physique.

Un prototype fonctionnel peut aussi intégrer des fonctionnalités logicielles ou numériques, notamment dans un projet d’intelligence artificielle. Dès la phase de prototypage, détecter un défaut d’assemblage ou un problème de tenue thermique coûte infiniment moins cher que de le découvrir après l’injection d’un premier outillage à environ 10 000 €.

Son rôle dans le développement du produit

Dans le développement d’un produit, le prototype fonctionnel intervient généralement après la modélisation numérique 3D et avant l’industrialisation. Près de 50 % des conceptions arrivent trop tard sur le marché ou ne sont jamais commercialisées, et près de 30 % ne fonctionnent pas après leur sortie. Une validation précoce contribue à limiter ces risques.

En complément de la validation technique, le prototype fonctionnel permet de démontrer la valeur d’un projet auprès d’investisseurs ou de clients potentiels avant le lancement de la production. Une fois la pièce validée, le passage au prototype de présérie ou à l’industrialisation repose sur des données concrètes plutôt que sur de simples hypothèses de bureau d’études.

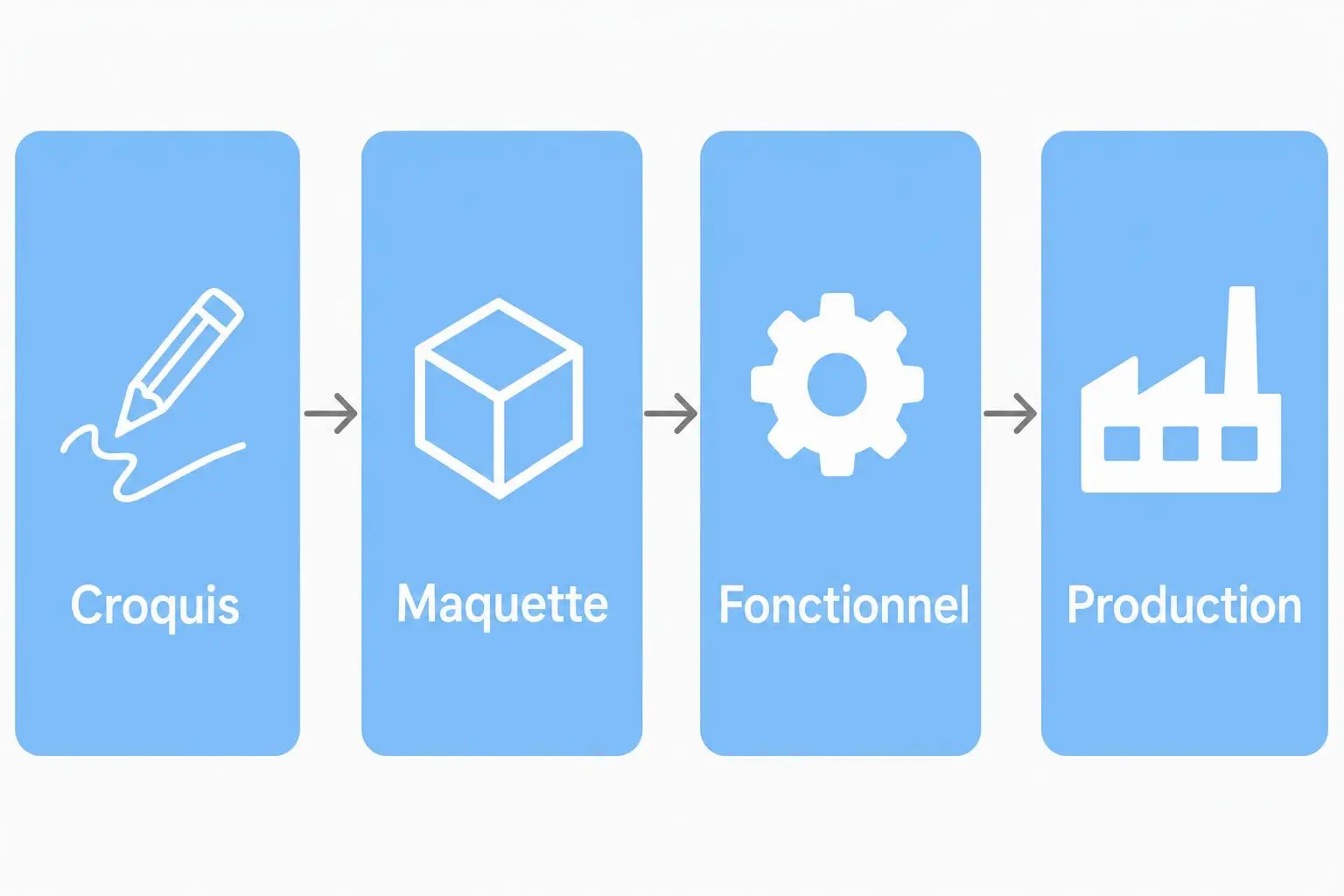

Distinguer les niveaux de prototypage

Tous les prototypes n’ont pas le même rôle. Confondre leurs niveaux de fidélité conduit à des tests mal ciblés et à des décisions fragiles.

Du wireframe au prototype physique

La démarche de prototypage va d’une représentation très schématique à une pièce physique testable. Les wireframes structurent l’information et les parcours d’une interface, sans reproduire les interactions ni le design final. Pour créer un prototype 3D gratuitement, TinkerCAD et FreeCAD permettent notamment d’exporter un fichier STL sans licence payante; la qualité du modèle CAO reste toutefois déterminante pour la précision de la pièce fabriquée.

• Wireframes : schémas simplifiés d’une interface ou d’un parcours, sans design ni interactions finales. Ils servent à structurer l’information et les parcours d’une interface.
• Maquette d’aspect : modèle physique ou numérique centré sur le design et les volumes. Statique, elle ne permet pas de valider les performances techniques ni l’assemblage.
• Prototype fonctionnel : pièce testable intégrant les interfaces mécaniques, thermiques ou électroniques. Il permet de tester l’assemblage, la charge ou l’étanchéité.
• Prototype virtuel : représentation numérique interactive manipulable dans un logiciel, parfois avec de la réalité augmentée. Il évolue rapidement, mais ne remplace pas un test sur matière réelle.

Le prototype de présérie vient après le prototype fonctionnel. Sa fidélité est supérieure, car il se rapproche de la fabrication finale et prépare les procédés de production.

Pourquoi choisir le prototypage rapide

Le prototypage rapide produit une pièce physique à partir d’un fichier CAO, sans moule ni outillage lourd. Le délai entre une correction de conception et le test suivant diminue fortement. La méthode 8-6-4 l’illustre : 8 heures de conception, 6 heures de fabrication et 4 heures de tests suffisent pour boucler une itération complète en moins de deux jours ouvrés.

À l’inverse, un outillage d’injection plastique représente environ 10 000 € et demande deux à trois mois avant l’obtention de la première pièce. Le prototypage rapide lève cette barrière au début du projet et facilite la répétition des essais, lorsque les modifications restent peu coûteuses. Le bon matériau pour le bon usage peut ainsi être comparé sans changer de ligne de production : une même imprimante 3D peut produire jusqu’à 20 types de pièces différentes.

L’impression 3D ramène aussi le gaspillage de matière à moins de 10 %, contre 21 % en fabrication traditionnelle. Elle autorise par ailleurs des géométries complexes réalisées en une seule opération, avec moins de contraintes d’assemblage. Abeille 3D présente ces bénéfices dans une page consacrée à la réalisation de prototypes fonctionnels par impression 3D.

Créer un prototype 3D sans frais

La modélisation peut commencer sans investissement logiciel avant de confier la fabrication à un prestataire. FreeCAD, TinkerCAD et Fusion 360 en version gratuite servent à préparer un fichier exportable en STL, STEP ou 3MF. Le projet peut aussi partir d’un plan 2D, de photographies ou d’un scan 3D converti en fichier exploitable. La création d’un prototype ne nécessite donc pas forcément un logiciel professionnel sous licence dès la première itération.

Lorsque le fichier est prêt, les outils de devis en ligne donnent un prix immédiatement et sans engagement. Abeille 3D propose un devis instantané avec livraison gratuite en France : le coût réel peut être intégré avant de décider de lancer un nouveau cycle de test. Un guide complet sur le prototypage 3D détaille ensuite les étapes, de la modélisation CAO au choix des technologies et des matériaux.

Réussir la conception d’un prototype

La qualité d’un prototype fonctionnel dépend de la préparation et du procédé de fabrication retenu. Il faut d’abord définir les fonctions à valider, repérer les interfaces critiques et traduire les exigences mécaniques ou thermiques de la pièce en critères de test.

Préparer les fonctions et les interfaces

Avant la fabrication, la démarche commence par une définition claire du rôle de chaque élément. Listez les fonctions à valider et identifiez les interfaces entre composants : clips, assemblages vissés, ajustements, connexions filaires ou sans-fil, signaux lumineux et alertes sonores si le produit intègre de l’électronique. Un organigramme de flux ou un diagramme d’états clarifie les transitions d’un système embarqué avant la conception CAO.

• Interfaces mécaniques : les clips, glissières et assemblages vissés doivent intégrer les jeux fonctionnels dès la modélisation afin d’éviter des reprises après fabrication.
• Interfaces numériques : connecteurs, liaisons filaires ou sans-fil et entrées-sorties sont à lister avant de choisir le procédé, pour repérer les zones sensibles du prototype.
• Contraintes thermiques : la température maximale d’utilisation oriente le choix du matériau : PA12 jusqu’à environ 170 °C, PETG jusqu’à 75 °C, résines Tough jusqu’à 60 °C.

Fusion 360 et FreeCAD conviennent aux pièces techniques exigeant une bonne précision dimensionnelle, avec des exports en STL, STEP, OBJ, 3MF, PLY, STP ou ZIP jusqu’à 256 Mo. Les supports se prévoient dès la modélisation pour limiter les reprises sur les surfaces fonctionnelles : les procédés FDM et SLA en nécessitent souvent, contrairement au SLS.

Choisir la technologie selon le design

Le choix du procédé dépend des exigences dimensionnelles, mécaniques et thermiques de la pièce. Le FDM dépose un thermoplastique couche par couche, avec une précision d’environ ±0,3 mm. Il convient pour vérifier un encombrement ou lancer rapidement des itérations à faible coût ; le prix et le délai (Rapide, Standard ou Économique) s’obtiennent immédiatement via le devis instantané. La SLA atteint une résolution jusqu’à 25 microns et fournit une surface lisse, utile pour les connecteurs électroniques et les ajustements serrés jusqu’à environ 60 °C avec des résines Tough.

Le SLS en PA12 ou PA11 offre une résistance mécanique élevée jusqu’à environ 170 °C, sans supports. Cette liberté facilite la réalisation de formes imbriquées et de volumes internes complexes, avec une précision de ±0,2 mm. L’usinage CNC, procédé soustractif, atteint quant à lui des tolérances jusqu’à ±0,01 mm et restitue les propriétés mécaniques du matériau final. Le prototypage fonctionnel intermédiaire peut ainsi combiner plusieurs technologies : SLA pour la forme, puis FDM en PA nylon, PC ou ASA pour les tests de tenue.

Pour passer de la conception à la pièce physique, notre service de prototypage 3D permet de chiffrer instantanément chaque itération, en FDM comme en SLA, et de comparer les matières selon la fonction à valider.

Tester et améliorer le prototype

La validation d’un prototype fonctionnel porte sur la géométrie, l’assemblage, la tenue mécanique et la résistance thermique. Deux à cinq exemplaires suffisent généralement pour une phase de validation.

• Tests d’ajustement : vérification des jeux d’assemblage, de l’engagement des filetages et de la compatibilité dimensionnelle entre pièces complémentaires.
• Tests mécaniques : charge statique ou dynamique, couple de serrage et test de chute. Le taux de remplissage FDM est fixé à 50 % pour les pièces sollicitées et à 100 % dans les cas très contraints.
• Tests thermiques : exposition à la température d’utilisation réelle pour vérifier la tenue du matériau dans le temps.
• Tests d’étanchéité : contrôle de l’absence de fuite pour les pièces au contact de liquides, à privilégier en PETG grâce à sa bonne résistance chimique jusqu’à environ 75 °C.

Chaque correction relance un cycle court, sans refaire de moule ni d’outillage industriel. Le prototype fonctionnel permet de valider la conception par itérations courtes, avec trois niveaux de délai au choix : Rapide, Standard ou Économique. Une fois la pièce validée, un post-traitement, ponçage, lissage à la résine ou peinture, peut rapprocher son rendu de l’aspect série pour une évaluation plus représentative avant l’industrialisation. Les PME peuvent aussi financer une partie de ces dépenses grâce à le crédit d’impôt innovation pour la conception de prototypes, qui couvre 20 % des dépenses éligibles de conception et de réalisation d’un prototype de produit nouveau.
