Comment faire un prototypage 3d : guide étape par étape

Faire un prototype 3D soulève une question de méthode : de la modélisation CAO à la pièce finale, chaque étape compte. Il présente les principales technologies d’impression 3D, le choix du matériau, les étapes de fabrication et les points de vigilance pour avancer vite sans multiplier les essais inutiles. Pour compléter cette démarche, consultez également ce guide prototypage 3d.

Modélisation et premières étapes pour imprimer un prototype 3D

Avant d’imprimer, il faut un modèle numérique exploitable. La qualité du fichier conditionne la précision, la finition et la validation du prototype 3D, qu’il s’agisse d’une maquette visuelle ou d’une pièce à contrainte mécanique. Un prototypage 3d en ligne permet ensuite d’estimer rapidement la faisabilité et le coût de réalisation.

Quel logiciel choisir pour la modélisation 3D ?

Pour faire un prototype 3D, le choix du logiciel dépend d’abord de l’usage visé. SketchUp reste adapté aux maquettes et aux volumes simples. Blender convient mieux aux formes organiques ou artistiques. À l’inverse, pour une pièce technique ou mécanique, les outils de CAO comme Fusion 360 ou FreeCAD sont à privilégier quand la précision dimensionnelle et les tolérances d’assemblage comptent dès la phase de prototypage.

Si aucun modèle n’existe encore, plusieurs entrées sont possibles : plan 2D, croquis, photos ou description fonctionnelle. Un scan 3D peut aussi servir de base à la modélisation pour reproduire une pièce de rechange ou lancer une adaptation avant fabrication.

• SketchUp : adapté aux débutants, aux maquettes architecturales et aux géométries simples, avec export STL.
• Blender : pertinent pour la modélisation de formes complexes, gratuit et open source, avec une prise en main plus longue.
• Fusion 360 : orienté CAO technique, utile pour les assemblages, les tolérances et la conception de pièces fonctionnelles.
• FreeCAD : alternative open source pour la CAO, bien adaptée aux besoins de prototypage 3D technique.

Une fois la modélisation terminée, le fichier est exporté en STL, STEP ou OBJ selon le besoin. Le slicer prépare alors l’impression : hauteur de couche, remplissage, orientation et supports sont réglés à cette étape, avec une incidence directe sur la finition et le temps de fabrication.

Du fichier CAO au lancement de l’impression

Après la CAO, place au paramétrage. Les formats pris en charge couvrent STL, OBJ, 3MF, PLY, STEP, STP et ZIP jusqu’à 256 Mo par fichier. Pour un projet encore en amont, des documents PDF, JPG, DXF ou DOCX servent aussi de base au chiffrage. Le slicer prend ensuite le relais une fois le fichier 3D stabilisé.

Les supports deviennent indispensables dès que la géométrie comporte des porte-à-faux. Ils sécurisent la fabrication, puis sont retirés après impression. En pratique, leur position mérite d’être anticipée pendant la modélisation afin de limiter les reprises de surface et de préserver les zones visibles ou fonctionnelles.

Faire appel à un service pour faire un prototype 3D

Quand le fichier est prêt, un service d’impression 3D évite de perdre du temps sur les réglages machine et le choix de technologie. Abeille 3D propose trois modes d’estimation : calcul instantané pour un fichier déjà exploitable, devis technique en PDF avec paramètres personnalisés, ou devis accompagné pour transformer une idée en projet réalisable même sans fichier initial.

En FDM, les dimensions peuvent atteindre 800 × 800 × 1000 mm. Au-delà, la réalisation passe par plusieurs éléments imprimés séparément puis assemblés. Pour une pièce à haute précision ou à finition plus fine, le bon matériau pour le bon usage conduit souvent vers la SLA : consultez la page dédiée au prototypage 3d résine pour les spécifications associées.

Technologies SLA, SLS et matériaux pour votre prototype

La technologie retenue oriente tout le reste : précision, choix de matériau, délai et coût final. En impression 3D, le FDM, la SLA et le SLS couvrent des besoins différents.

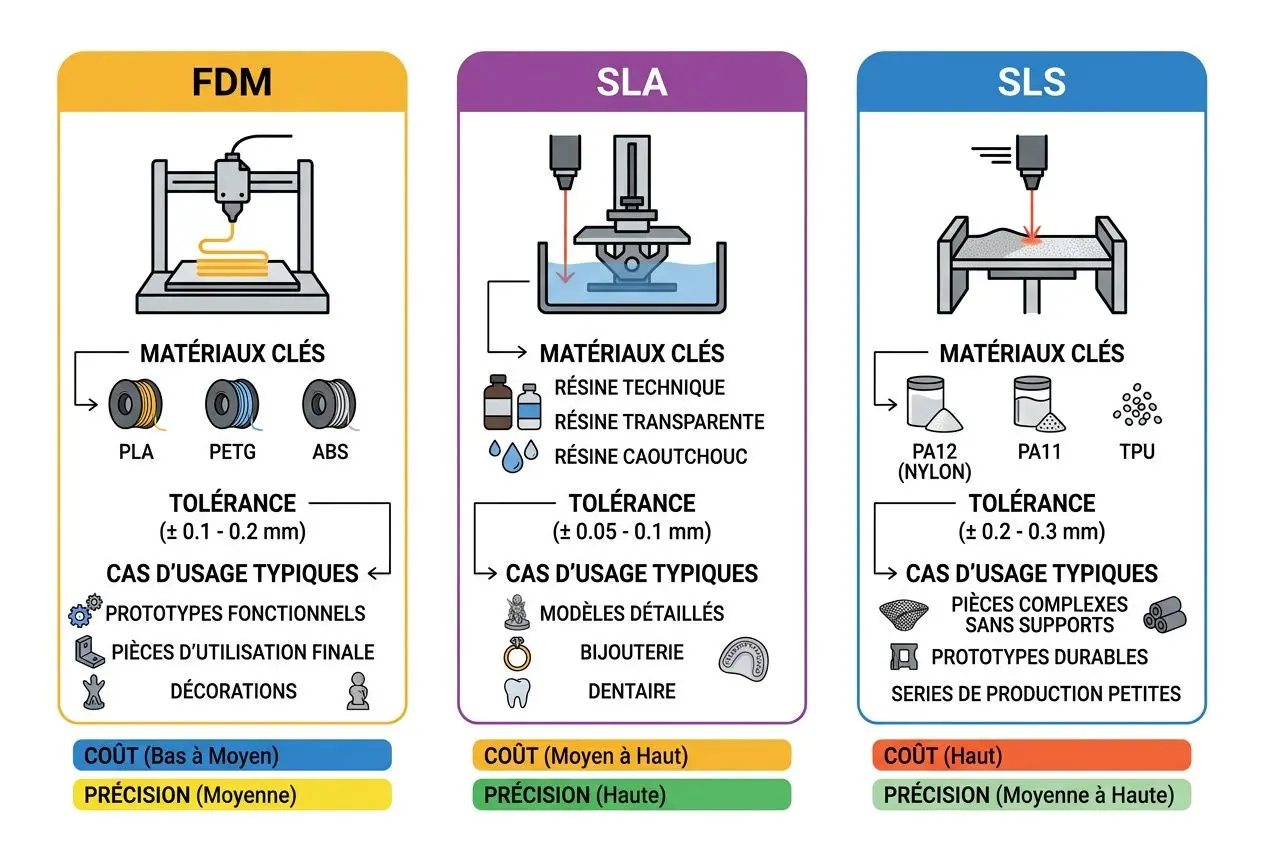

Comparaison des procédés FDM, SLA et SLS

Le FDM travaille des thermoplastiques techniques, avec des tolérances de l’ordre de ±0,10 à 0,20 mm sur des équipements professionnels. La SLA descend jusqu’à 25 microns : un bon choix pour les connecteurs électroniques, les figurines et les maquettes demandant des détails fins.

Le SLS, de son côté, fusionne une poudre polymère sans supports. Cela libère la géométrie et facilite les formes imbriquées ou difficiles à produire autrement. En pratique, cette liberté devient utile dès que la pièce comporte des canaux, des charnières intégrées ou des volumes internes complexes.

Les étapes après fabrication changent aussi selon la technologie. La SLA impose un nettoyage puis un durcissage UV, alors que le SLS permet de récupérer la pièce dans la poudre sans post-traitement structurel. En FDM, les couches restent visibles; en SLA, l’état de surface est plus lisse dès la sortie machine. Le SLS représente 38,56 % des parts technologiques mondiales, ce qui reflète son adoption dans les secteurs aéronautique, médical et automobile.

Choisir les bons matériaux de prototypage rapide

Dans un contexte de prototypage rapide en entreprise, le matériau doit rester cohérent avec les tests visés. Un boîtier produit en SLA ne réagit pas comme une pièce en nylon PA12 issue d’un procédé SLS, notamment face à la chaleur, au choc ou à l’effort. Aligner matériau, usage et niveau d’exigence fonctionnelle dès le départ évite de reprendre l’outillage en cours de validation.

• PLA Pro (FDM) : matériau économique d’origine végétale, adapté aux maquettes visuelles et aux pièces décoratives peu exposées à la chaleur.
• PETG (FDM) : tenue jusqu’à environ 75 °C, bonne résistance chimique, à privilégier quand la pièce fonctionnelle est en contact avec des liquides.
• ABS / ASA (FDM) : tenue jusqu’à environ 95 °C; l’ABS convient aux boîtiers techniques, tandis que l’ASA apporte une meilleure résistance aux UV pour l’extérieur.
• Nylon PA12 (SLS) : forte résistance mécanique jusqu’à environ 170 °C et absence de supports, un choix solide pour des pièces industrielles complexes.

Le remplissage compte aussi dans le prototypage rapide. En FDM, 20 % suffit souvent pour des maquettes ou des validations visuelles, alors que 50 % et plus conviennent mieux aux pièces soumises à des efforts; 100 % se réserve aux cas très contraints.

Comment fabriquer son propre prototype avec les services de prototypage rapide

L’impression 3D a changé la façon d’aborder le prototypage rapide. Cette technologie rend la fabrication plus accessible, raccourcit chaque étape de validation et évite d’engager d’emblée un moule ou un outillage coûteux. En complément, la fabrication additive ouvre la conception à des formes complexes, difficiles à obtenir autrement.

Pour un prototype 3D utile, tout se joue dans l’enchaînement du processus : modélisation, choix du matériau, impression 3D, finition, puis tests.

Avantages économiques et délais de l’impression 3D

Comprendre comment fabriquer son propre prototype sans passer par un moule dédié change l’économie d’un projet. En fabrication traditionnelle, l’injection plastique mobilise environ 10 000 € et 2 à 3 mois pour produire l’outillage. À l’inverse, l’impression 3D permet de fabriquer une pièce en quelques heures ou quelques jours, avec un coût lié surtout au matériau consommé à chaque itération.

• Pièce FDM standard : délai de 24 à 48 h pour une pièce courante, coût indicatif de 30 à 60 €, adaptée aux premiers tests géométriques.
• Pièce SLA haute précision : délai de 2 à 4 jours, coût indicatif de 60 à 120 €, recommandée pour les détails fins et les maquettes à peindre.
• Finition avancée : délai de 3 à 5 jours selon le post-traitement choisi, par exemple ponçage, lissage ou peinture sur mesure.
• Réduction des déchets : moins de 10 % de matière perdue contre environ 21 % en fabrication traditionnelle.

Une même imprimante 3D peut produire jusqu’à 20 types de pièces différentes sans changement de ligne. La souplesse du processus est réelle : en FDM comme en SLA, il devient possible de lancer plusieurs variantes, de les comparer, puis de valider la bonne géométrie avant de figer la conception.

Post-traitement, validation et itération du prototype

Une fois la pièce sortie de fabrication, la finition prend le relais. Elle influence autant l’aspect que l’usage concret : surface plus propre, meilleure lecture des volumes, préparation à la peinture, ou comportement plus étanche pour certaines maquettes. Cette étape peut rester légère, un simple ponçage, ou devenir décisive pour la validation finale.

• Ponçage : atténue les marques de support, adoucit les arêtes et prépare la surface avant peinture.
• Lissage à la résine : réduit les lignes de couche visibles, améliore le rendu visuel et apporte un aspect brillant et étanche.
• Peinture sur mesure : applique une teinte spécifique ou un rendu proche de la série pour une réalisation plus représentative.

Valider un prototype fonctionnel suppose ensuite de le soumettre à des tests proches de son usage final : contrôle de géométrie, tenue mécanique, résistance thermique. En pratique, chaque correction relance un cycle court de conception et de fabrication, sans refaire de moule ni modifier un outillage industriel. C’est cette logique d’itération qui explique le poids du prototypage rapide dans la fabrication additive, avec 40,52 % du chiffre d’affaires sectoriel en 2025.

Faire appel à un service de prototypage rapide en ligne

Un service d’impression 3D comme Abeille 3D structure le projet de bout en bout. Le déroulé reste lisible : description du besoin ou configuration, estimation du coût, validation des paramètres, puis fabrication en atelier et expédition ou retrait.

La commande peut porter sur quelques exemplaires seulement : 2 à 5 pièces suffisent souvent pour une phase de validation. À privilégier quand la conception a déjà franchi le stade des maquettes visuelles et doit encore valider un comportement, un assemblage ou une contrainte mécanique avant série.

Un prototype 3D peut démarrer depuis un croquis, une photo ou un objet existant à scanner, avec une phase de modélisation intégrée au service. Le délai minimum entre commande et livraison est généralement d’une semaine, avec une accélération possible à deux jours selon la technologie retenue et la complexité de fabrication.
