Impression 3D FDM : fonctionnement du dépôt de filament

Comprendre le fonctionnement de l’impression 3D FDM, c’est voir comment une imprimante transforme un fichier numérique en pièce réelle par dépôt de filament fondu. Le principe est direct : un matériau thermoplastique en bobine passe par un système d’extrusion, se ramollit, puis se dépose sur le plateau couche par couche.

Impression 3D FDM : signification et principe de base

L’impression 3D FDM, ou Fused Deposition Modeling, appartient à la fabrication additive. Le procédé FDM consiste à chauffer un polymère, puis à déposer le filament fondu couche après couche jusqu’à former un volume complet. Sans moule ni usinage, l’imprimante fonctionne à partir d’une bobine, d’un fichier tranché et d’un plateau réglé correctement.

Que signifie FDM en impression 3D ?

FDM est l’acronyme de Fused Deposition Modeling, généralement traduit par dépôt de filament fondu. Selon les fabricants, l’appellation fused filament fabrication peut aussi apparaître pour désigner le même procédé. La signification reste stable : un fil de plastique fondu est guidé avec précision pour construire chaque couche.

Cette technique s’est imposée parce qu’elle repose sur un principe robuste et lisible dès la phase de prototypage : un matériau standard, une machine compacte et un coût matière souvent contenu. La différence se joue sur l’adéquation matériau-usage, qu’il s’agisse de prototype visuel, de gabarit d’atelier ou de pièce fonctionnelle.

Comment fonctionne le dépôt de filament couche par couche ?

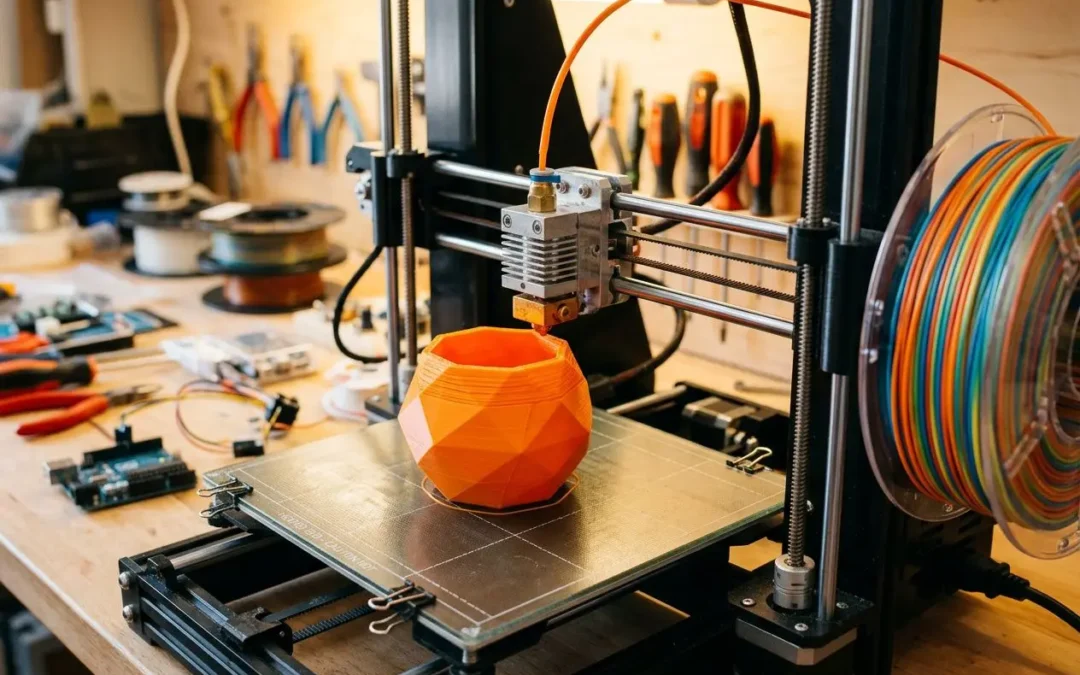

Le processus suit une chaîne simple. La bobine alimente l’extrusion, le filament avance vers la buse, fond, puis l’imprimante dépose ce thermoplastique sur le plateau ou sur la couche précédente. Ce dépôt couche par couche construit la pièce de bas en haut.

La résistance finale dépend de cette liaison entre couches. En pratique, la différence se joue sur la température, la vitesse, le refroidissement et la qualité du matériau : si le polymère adhère mal, la pièce se délamine plus facilement. Même logique qu’en FDM industriel, un dépôt régulier donne une géométrie plus propre et une tenue mécanique plus fiable.

FDM vs SLA : quelle différence fondamentale ?

Le FDM fonctionne avec un filament thermoplastique, alors que la SLA utilise une résine liquide durcie par UV. Le principe de fabrication additive reste commun, mais le processus de solidification change complètement, tout comme le comportement du matériau en usage. Selon la contrainte technique, ce point oriente le choix plus que la seule finition visuelle.

Le procédé FDM reste souvent plus simple à exploiter au quotidien : une imprimante d’entrée de gamme démarre autour de 200 €, et une bobine de plastique se situe généralement entre 15 et 50 € par kg. À l’inverse, la SLA demande des résines plus coûteuses, un nettoyage plus strict et un post-traitement UV systématique.

Dès que la pièce doit absorber des chocs, tenir dans le temps ou supporter des variations thermiques, l’impression 3D FDM est souvent à privilégier quand la fonction prime. Pour des détails très fins, inférieurs à 0,6 mm, ou pour une surface plus lisse sans reprise lourde, la SLA garde l’avantage. Pour approfondir, la page sur le fonctionnement FDM permet de comparer les deux procédés selon l’état de surface, la tenue mécanique et les contraintes de post-traitement.

Comment fonctionne une imprimante FDM pas à pas

En impression 3D FDM, tout part d’une chaîne simple en apparence : un fichier numérique, une préparation dans le slicer, puis un dépôt de fil guidé avec précision. La qualité finale dépend surtout de l’enchaînement entre préparation, extrusion et refroidissement.

Du fichier STL au G-code : la préparation numérique

En pratique, un modèle 3D au format STL est importé dans un slicer, qui le découpe en tranches virtuelles et génère un fichier G-code. Ce fichier contient les trajectoires, les températures, les vitesses et les consignes d’extrusion que l’imprimante exécute ensuite tout au long du processus.

À ce stade, l’essentiel se joue déjà : hauteur de couche, remplissage, supports, vitesse, et parfois orientation de la pièce sur le plateau. Une préparation soignée limite les reprises et sécurise le processus d’impression FDM dès la phase de prototypage. Une fois le fichier lancé, l’impression fonctionne de manière largement autonome, tant que le matériau choisi et les paramètres restent cohérents.

Les composants clés et leur rôle dans l’extrusion

La FDM additive repose sur une mécanique coordonnée. Le filament, enroulé sur une bobine, est entraîné vers la tête d’impression par l’extrudeur, puis chauffé juste avant le dépôt.

• L’extrudeur : il pousse le filament depuis la bobine avec un débit régulier, indispensable à la stabilité du dépôt.
• La tête d’impression : aussi appelée hotend, elle chauffe le matériau puis assure un dépôt précis à travers une buse, souvent en 0,4 mm.
• Le plateau chauffant : il favorise l’adhérence de la première couche et limite le warping sur de nombreux matériaux.

En complément, les ventilateurs gèrent le refroidissement juste après le dépôt du filament : un refroidissement trop rapide nuit à la cohésion entre les couches; trop lent, les surplombs se déforment plus facilement. La différence se joue sur le dosage : peu de ventilation pour un PETG technique, davantage pour un PLA avec détails fins.

Paramètres d’impression et leur impact sur la pièce

La hauteur de couche reste l’un des réglages les plus structurants. Autour de 0,1 mm, l’état de surface gagne en finesse, mais le temps d’impression augmente nettement. À l’inverse, une hauteur de couche de 0,3 mm ou davantage accélère le processus, avec un rendu plus marqué sur les parois.

Dans beaucoup de cas, 200 microns offrent un bon compromis entre cadence et qualité. Même logique pour le remplissage : environ 20 % suffisent souvent pour une validation visuelle, alors qu’une pièce plus sollicitée demande 50 % ou plus. Selon la contrainte technique, le choix du motif de remplissage compte aussi : gyroid pour une répartition plus homogène des efforts, grille pour une pièce simple et rapide à produire.

Une fois les premiers essais validés, l’ajustement porte souvent sur trois leviers concrets : température de buse, vitesse et orientation de la pièce. Pour aller plus loin sur une impression 3D FDM en ligne, le service proposé par Abeille 3D permet d’adapter le matériau et le paramétrage à l’usage réel de la pièce.

Matériaux, précision et applications de l’impression 3D FDM

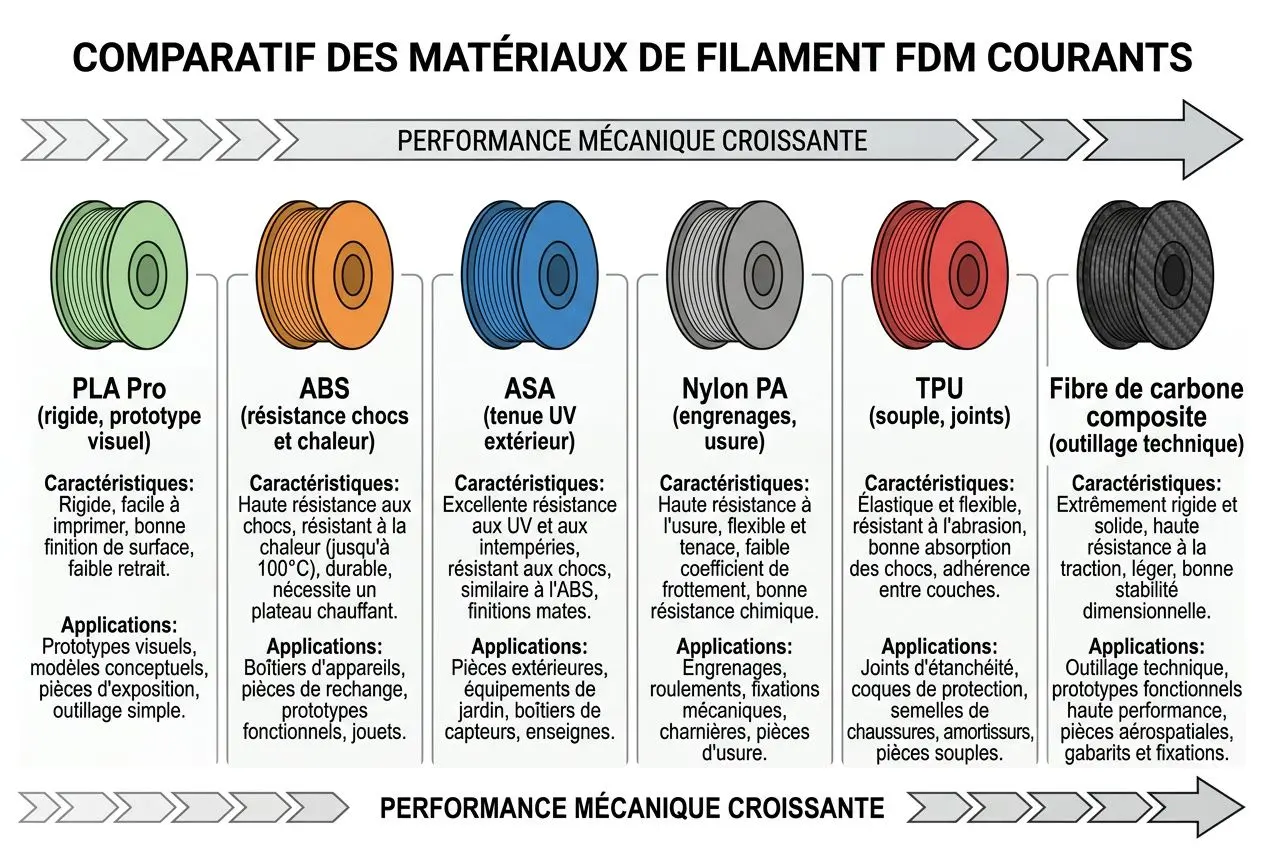

Le choix du matériau détermine la résistance mécanique de la pièce, mais aussi sa tenue dans son environnement réel. En impression 3D FDM, la gamme de filaments couvre des usages très différents : prototype visuel, outillage, pièce fonctionnelle ou série courte. Le choix se joue entre rigidité, tenue en température, résistance à l’usure et exigence de finition.

Quels matériaux utiliser selon l’application visée ?

Abeille 3D assure sa fabrication additive FDM en France depuis son atelier des Hauts-de-France, avec des matières adaptées au prototypage comme à la production fonctionnelle.

• PLA Pro : rigide, simple à imprimer, adapté aux prototypes visuels et aux objets décoratifs; il reste sensible à la chaleur au-delà de 60 °C.
• ABS / ASA : meilleure résistance aux chocs et à la température; l’ASA ajoute une tenue UV utile pour les pièces exposées en extérieur.
• Nylon PA : à privilégier quand l’usure, les efforts mécaniques et les frottements dominent : engrenages, liaisons mobiles, pièces de liaison.
• TPU / filaments composites : le TPU apporte souplesse et absorption des chocs pour des joints ou des semelles; les filaments chargés en fibre de carbone conviennent aux gabarits et outillages allégés.

Pour une pièce mécanique soumise à des cycles thermiques, l’ABS ou le nylon tiennent souvent mieux qu’une résine SLA standard, plus sujette à la fissuration. À l’inverse, le PETG reste un compromis pertinent entre la rigidité du PLA et la tenue thermique de l’ABS.

Précision, finition et limites géométriques du FDM

Une prestation d’impression 3D FDM en ligne permet d’obtenir rapidement des pièces avec une précision de l’ordre de ±0,3 mm. Les détails exploitables descendent autour de 0,6 mm de largeur, tandis qu’une paroi sous 0,8 mm devient vite critique. Dès la phase de prototypage, ces seuils orientent la conception vers une géométrie compatible avec le procédé.

La différence se joue aussi sur la hauteur de couche. Plus elle augmente, plus l’effet d’escalier devient visible sur les surfaces inclinées ou courbes. Un ponçage ou un lissage chimique peut alors être intégré au cahier des charges dès la conception.

Même bien réglé, le dépôt de fil fondu laisse de très petites cavités entre les cordons de matière. Une pièce issue de fabrication additive n’est donc pas naturellement étanche dans tous les cas. Pour un usage avec contrainte d’étanchéité, un résinage ou un revêtement complémentaire reste à prévoir.

Fabrication additive FDM en France : service en ligne ou parc machine ?

Investir dans une imprimante dédiée à l’impression 3D FDM suppose un budget d’achat compris entre 200 et 5 000 €, puis des coûts de maintenance, de consommables et de mise au point. Une solution d’impression 3D FDM en ligne évite cette immobilisation et réduit le temps passé aux réglages. Abeille 3D accompagne ce besoin avec devis instantané, livraison gratuite en France et appui technique sur le choix du matériau, de la couche et du process.

Une fois la pièce validée, le passage à une petite série reste simple à piloter.

Avantages, défauts et comparaison FDM vs SLA

Chaque technologie a son terrain de jeu. Le procédé FDM privilégie les pièces robustes, économiques et rapides à produire, là où la SLA vise d’abord la finesse de surface et le détail. Le choix ne se fait donc pas sur une préférence générale, mais sur l’usage réel de la pièce : géométrie, tolérances, aspect et budget.

Les défauts courants en impression 3D FDM et comment les éviter

L’impression FDM fonctionne par dépôt de fil fondu, couche après couche, sur un plateau. La différence se joue sur la maîtrise du refroidissement, de l’adhérence au plateau et des réglages du slicer.

• Warping : gauchissement lié à un refroidissement inégal du polymère, qui crée des contraintes internes et décolle la pièce du plateau. À corriger avec un plateau chauffant bien nivelé, une température ambiante stable et un matériau adapté : l’ABS y est plus sensible, le PLA reste plus stable.
• Délamination sur l’axe Z : séparation entre chaque couche sous un effort perpendiculaire. Ce point s’anticipe dans le slicer en orientant la pièce pour que les efforts principaux travaillent dans le plan XY.
• Cavités résiduelles : même avec un remplissage élevé, l’impression FDM laisse subsister des micro-porosités. Si l’étanchéité est requise, un revêtement ou un résinage reste nécessaire.

En complément, le refroidissement doit être ajusté au matériau. Trop rapide, il favorise des porosités anguleuses et fragilise la pièce; trop lent, il provoque l’affaissement d’une couche encore chaude. En pratique, régler la ventilation selon le polymère imprimé reste l’action la plus efficace sur une imprimante FDM.

Quand choisir une imprimante FDM plutôt que la SLA ?

Le choix entre FDM et SLA se tranche sur l’usage réel de la pièce : précision requise, tenue mécanique et enveloppe budgétaire. Une imprimante FDM est à privilégier quand il faut produire des pièces fonctionnelles, des gabarits, des fixations ou des prototypes de validation, avec une bonne tenue mécanique et un budget contenu. À l’inverse, la SLA convient mieux aux détails fins inférieurs à 0,6 mm et aux surfaces lisses sans post-traitement lourd.

Le FDM garde aussi un avantage économique net : matériau moins cher, machine plus accessible, finition souvent plus simple. En revanche, l’anisotropie reste inhérente au procédé FDM : une pièce résiste mieux dans le plan XY que sur l’axe Z, car chaque couche constitue une interface mécanique.

Abeille 3D accompagne ce choix dès la phase de prototypage : géométrie, niveau de finition et contrainte mécanique orientent vers le FDM ou la SLA bien avant la première impression.
