Densité de remplissage impression 3d : choisir son remplissage

La densité de remplissage impression 3d est l’un des réglages qui pèsent le plus sur le comportement final d’une pièce. Elle influence à la fois la résistance, le poids, le coût matière et le temps d’impression. Adapter le pourcentage remplissage impression 3d à l’usage réel, sans surcharger inutilement la structure interne : c’est le point de départ d’un réglage cohérent.

Qu’est-ce que la densité de remplissage en impression 3D

En impression 3d, l’intérieur d’une pièce imprimée en 3d n’est pas rempli de manière uniforme par défaut. Le slicer génère une grille ou d’autres motifs qui forment la structure interne de la pièce : c’est le remplissage en impression 3d. La densité de remplissage correspond alors au pourcentage de matière présent dans ce volume interne, sur une échelle de 0 à 100 %.

Définition et rôle du remplissage dans une pièce imprimée

Concrètement, une densité de remplissage impression 3d de 20 % signifie que l’intérieur n’est rempli qu’en partie, le reste étant occupé par des vides structurés. Ce point se règle directement dans le logiciel de tranchage. En pratique, plus ce taux monte, plus la pièce imprimée en 3d devient dense et apte à encaisser des efforts.

À faible valeur, la pièce gagne en légèreté et consomme moins de filament ou de résine. En contrepartie, la résistance mécanique baisse. À l’inverse, un taux élevé renforce la tenue globale, mais augmente aussi le poids et le temps d’impression : la contrainte réelle doit guider le réglage.

Comment le pourcentage remplissage impression 3D influence les performances

Le pourcentage remplissage impression 3d agit sur plusieurs leviers en même temps. Passer de 20 % à 50 % améliore souvent nettement la résistance, sans basculer dans une pièce inutilement lourde.

La différence se joue sur la façon dont la matière soutient les parois internes : plus la densité de remplissage augmente, plus la structure interne devient compacte. En FDM, cet effet est particulièrement visible sur des pièces soumises à la flexion ou à l’écrasement.

Remplissage et rendements décroissants au-delà de 75%

Jusqu’à environ 60 %, le gain de résistance mécanique reste généralement lisible. Ensuite, l’amélioration ralentit. Au-delà de 75 à 80 %, le supplément de matière apporte souvent un bénéfice limité par rapport à l’augmentation du poids, du coût et du temps d’impression.

Les repères donnés ici vont dans ce sens : entre 50 % et 70 %, la résistance ne progresse que d’environ 10 % supplémentaires. Monter à 100 % se justifie donc surtout pour des pièces exposées à des pressions extrêmes ou à des contraintes très spécifiques.

Autre ordre de grandeur utile : un remplissage de 20 % consomme environ un tiers de la matière nécessaire à une impression pleine. Dès la phase de prototypage, ce réglage permet donc de réduire la matière engagée tout en conservant une lecture fiable du comportement de la pièce. La ressource suivante l’illustre clairement : densité de remplissage 3D.

Les principaux motifs de remplissage impression 3D comparés

Le motif de remplissage définit la structure interne d’une pièce. C’est lui qui règle l’équilibre entre résistance, temps d’impression et consommation de matériau. En impression 3D, choisir le bon type de remplissage compte autant que le bon pourcentage.

Motifs simples et standards pour l’impression courante

Pour viser le meilleur remplissage impression 3D sur des usages courants, les modèles de remplissage simples restent les plus efficaces. La grille sert souvent de base : elle alterne les directions d’une couche à l’autre et tient bien le compromis entre vitesse et tenue générale. À l’inverse, les motifs composés de triangles apportent une résistance mécanique un peu plus homogène selon les axes.

• Lignes / ZigZag : ce sont les motifs les plus rapides. En contrepartie, la résistance reste faible : à réserver aux objets décoratifs ou aux pièces sans effort.
• Grille : motif standard dans de nombreux slicers, alterné à 90° entre les couches. C’est un choix solide pour la majorité des impressions courantes.
• Triangulaire / Tri-hexagonal : le motif triangulaire améliore la tenue dans plusieurs directions, avec un temps d’impression un peu plus long que la grille.

Le remplissage triangulaire convient bien aux pièces plates exposées à des efforts latéraux. La différence se joue sur la direction des contraintes : dès que la pièce travaille dans plusieurs axes, les triangles prennent l’avantage. À l’inverse, la grille reste plus simple à exploiter sur des pièces polyvalentes ou de validation.

Remplissage gyroïde et motifs techniques pour la résistance

Quand la pièce devient plus exigeante, le remplissage gyroïde mérite une vraie attention. Le motif de remplissage gyroïde repose sur une géométrie continue et ondulée, répartie dans toutes les directions : cela limite les zones de concentration de contrainte sur une même couche. Ce comportement le rend pertinent pour gagner en résistance sans passer directement à un remplissage à 100.

Le motif gyroïde est particulièrement adapté aux filaments flexibles et aux pièces fonctionnelles qui encaissent des efforts multidirectionnels. En complément, certains motifs techniques comme le cubique adaptatif modulent leur densité selon la proximité des parois : cela peut réduire la consommation de matériau d’environ un quart par rapport au rectiligne. Le gyroïde présente un second avantage pratique : sa géométrie continue et sans paroi interne fermée autorise le remplissage post-impression avec de la résine ou un liquide.

Quel est le motif de remplissage impression 3D le plus rapide

Sur une pièce sans contrainte mécanique, Lignes et ZigZag réduisent le temps d’impression de façon sensible par rapport à la grille, mais leur faible résistance les cantonne aux usages décoratifs. Sur une pièce purement décorative, le gain de vitesse justifie pleinement ce compromis.

Une fois la pièce validée pour un usage plus technique, les choix changent. Entre 15 et 40 % de pourcentage, la grille offre souvent le meilleur rapport entre tenue et temps d’impression. Pour un remplissage à 100, le motif rectiligne est généralement retenu, et certains slicers comme PrusaSlicer y basculent automatiquement.

Dès que les efforts deviennent complexes, les motifs techniques plus denses prennent le relais. Le choix se fait alors entre la direction réelle des charges, le niveau de matière acceptable et le temps machine disponible.

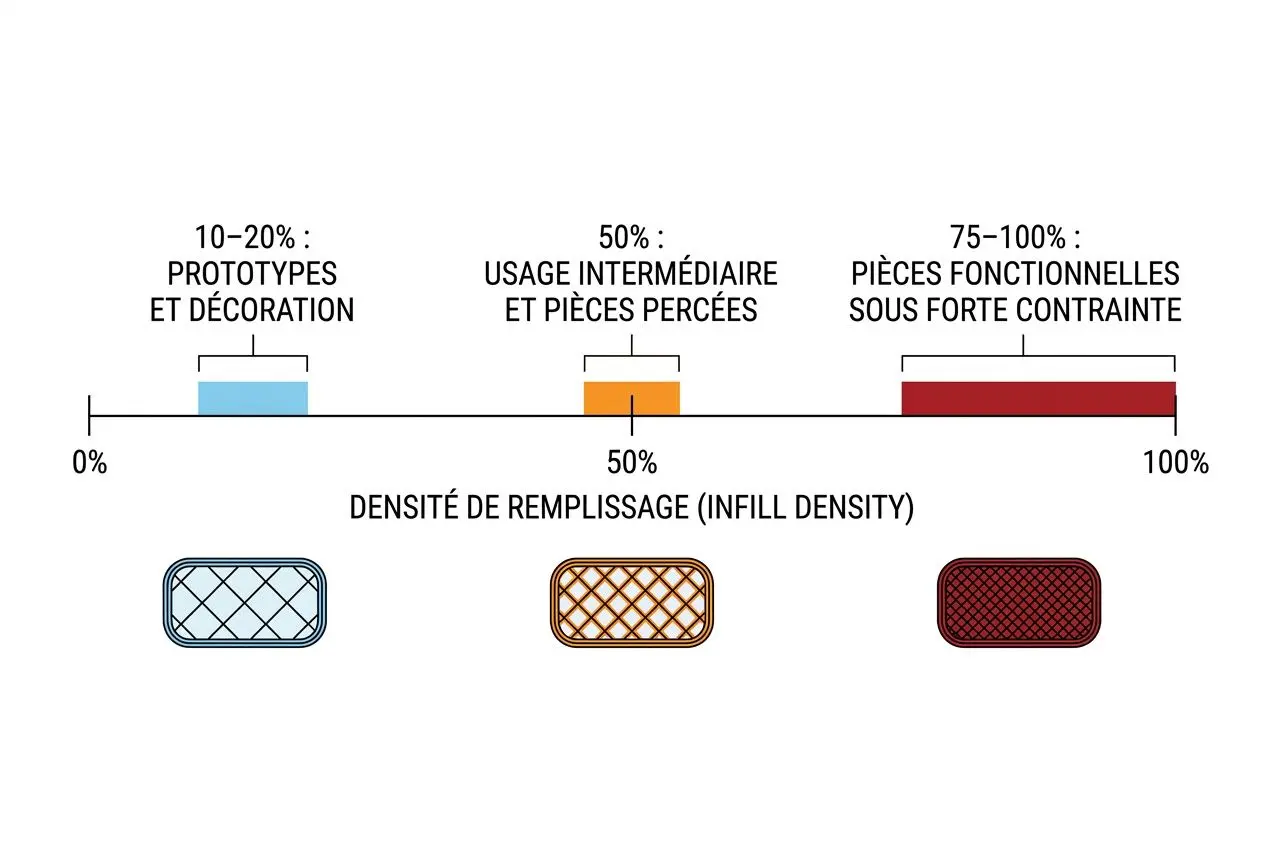

Quel pourcentage choisir selon l’usage de la pièce

Le bon taux de remplissage à choisir dépend d’abord de l’usage réel de la pièce. En impression 3D, un objet visuel, un prototype d’encombrement et une pièce montée sur un mécanisme n’attendent pas le même niveau de résistance.

Remplissage pour pièces décoratives, prototypes et objets peu sollicités

Pour une pièce décorative ou un prototype visuel, 10 à 20 % suffit dans la majorité des cas. À ce niveau, la forme est tenue, la matière reste limitée et le temps d’impression baisse nettement. Parmi les différents motifs, une grille ou un motif en lignes fait très bien le travail.

Le remplissage nid d’abeille 3D à 20 % reste aussi fréquent, car sa structure répartit correctement de faibles contraintes. C’est un réglage courant dans les slicers, mais pas une règle absolue. Ces deux paramètres influencent davantage le rendu de surface et la vitesse d’exécution que la solidité réelle.

En dessous de 10 %, un défaut apparaît souvent sur les couches supérieures : le pillowing. La surface n’est alors plus assez soutenue par le maillage interne. En pratique, 15 % reste un minimum raisonnable, même pour une simple pièce d’exposition.

Remplissage pour pièces fonctionnelles et impression 3D remplissage solide

Une impression 3D remplissage solide ne veut pas dire 100 % dans tous les cas. Pour des pièces fonctionnelles qui doivent être percées, vissées ou encaisser des efforts modérés, 50 % offre souvent un bon compromis : masse contenue, bonne résistance mécanique et coût encore maîtrisé.

Dès que les contraintes deviennent répétées, avec frottement, choc ou charge continue, il faut monter. Une plage de 75 à 100 % devient alors cohérente, selon la contrainte technique.

Pour les matériaux souples, la logique change un peu. Un motif concentrique accompagne mieux la déformation, tandis qu’un motif gyroïde aide à conserver une souplesse plus homogène dans plusieurs directions.

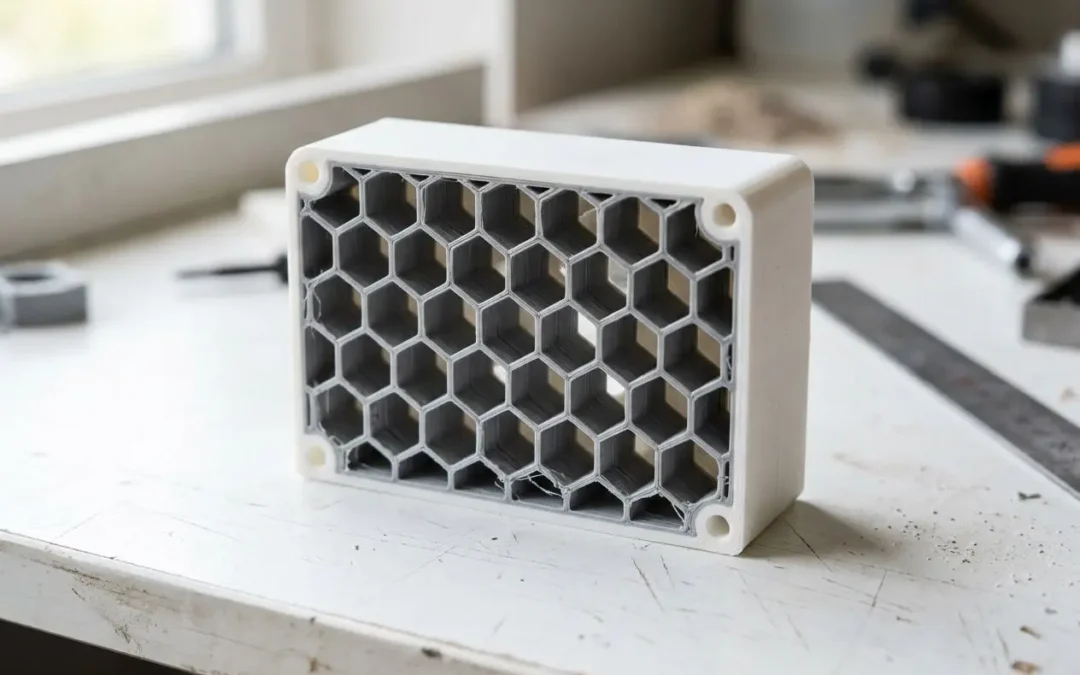

Le remplissage nid d’abeille 3D est-il le plus solide

Le remplissage nid d’abeille doit sa réputation à sa géométrie hexagonale, proche d’une structure d’abeille, efficace pour répartir les contraintes. Sa tenue est bonne à taux égal, notamment en compression. À l’inverse, sa consommation de matériau est plus élevée, de l’ordre de 25 % face à des motifs plus simples.

Le rectiligne imprime plus vite et reste intéressant quand la priorité va au rendement; sur les grandes pièces, le nid d’abeille peut alourdir le temps d’impression de plusieurs dizaines de minutes.

Parmi les différents motifs de remplissage, le motif gyroïde tient très bien en charges multidirectionnelles tout en limitant la matière. Les structures cubiques, y compris la Subdivision Cubique, donnent souvent un meilleur équilibre entre vitesse, rigidité et masse.

Matériau, parois et tolérance impression 3D influencent le remplissage

Le pourcentage de remplissage ne se règle pas isolément. En impression 3D, le matériau, la géométrie et l’usage final imposent ensemble un niveau de remplissage cohérent.

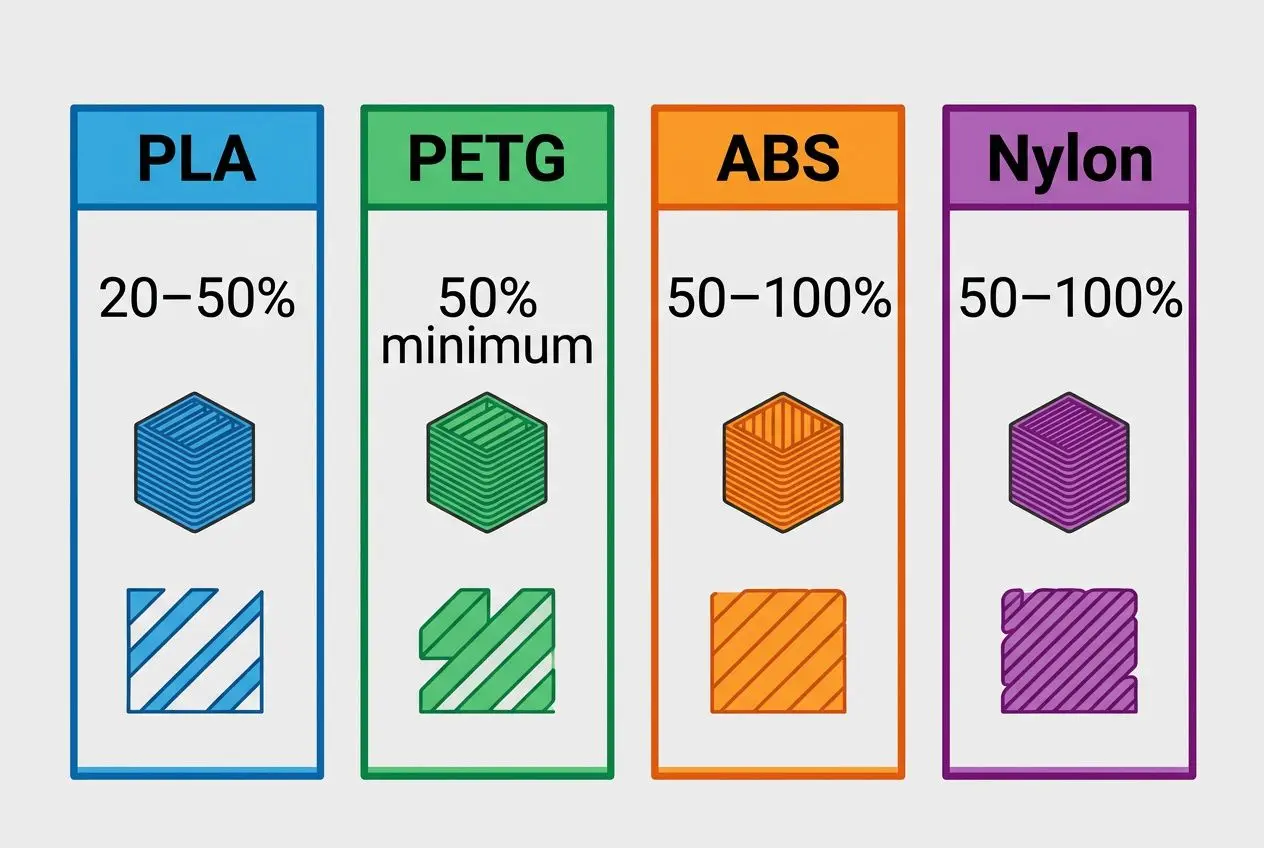

Influence du matériau sur le taux de remplissage recommandé

Cette base matière change directement la résistance obtenue à pourcentage égal, ainsi que le comportement des couches supérieures quand la structure interne manque de soutien.

• PLA : limite thermique de 40 à 60 °C; 20 à 50 % conviennent aux prototypes et pièces décoratives; résistance correcte pour un usage intérieur modéré.
• PETG : meilleure tenue à l’humidité et aux agents chimiques; 50 % minimum est souvent pertinent pour des pièces fonctionnelles exposées.
• ABS : meilleure résistance thermique; prévoir 50 à 100 % selon les contraintes, notamment en présence de chaleur ou d’efforts mécaniques.
• Nylon : adapté aux engrenages, glissières et pièces soumises à l’usure; 50 à 100 % sont souvent nécessaires pour tenir sous frottement continu.

Le TPU suit une logique différente. Toutes les valeurs de densité de remplissage restent possibles, mais un pourcentage élevé limite la souplesse finale : à privilégier quand une pièce flexible doit malgré tout garder une bonne tenue dimensionnelle.

Nombre de parois impression 3D et remplissage, deux paramètres complémentaires

Le nombre de parois impression 3D agit avec le remplissage, pas à sa place. En pratique, augmenter les parois renforce l’enveloppe externe, améliore l’état de surface et soutient mieux les zones sollicitées sans forcément augmenter toute la masse de la pièce.

Une pièce réglée avec 3 parois et 30 % de remplissage peut dépasser en résistance une pièce à 2 parois et 50 %. La différence se joue sur la nature de l’effort : pour un impact ou un frottement, les parois sont souvent prioritaires; pour une compression ou une torsion, la structure interne et sa densité prennent le relais.

Le motif compte aussi. Une structure type abeille ou gyroid ne transmet pas les charges de la même façon qu’un quadrillage simple, même à pourcentage de remplissage identique. Il vaut donc mieux raisonner motif, épaisseur de paroi et densité de remplissage comme un seul réglage.

Tolérance impression 3D PLA et impact du remplissage sur la précision

La tolérance impression 3D PLA dépend aussi du soutien apporté pendant l’impression. Quand le remplissage est trop faible, les grandes faces planes ont davantage tendance à se marquer ou à s’affaisser légèrement, car les couches supérieures reposent sur une base trop espacée.

Ce point pèse directement sur la précision dimensionnelle. Une pièce trop creuse perd en rigidité pendant le process, se déforme plus facilement sous la chaleur résiduelle, puis s’éloigne de la cote prévue après refroidissement. Même logique qu’en FDM sur d’autres polymères, mais l’effet se voit vite sur du PLA large et plat.

Pour des pièces PLA qui demandent une bonne précision, viser 40 à 50 % minimum reste souvent pertinent, avec une hauteur de couche fine. Une fois la pièce validée, le taux de remplissage, les parois et le nombre de couches pleines se règlent ensemble.

Conseils pratiques pour optimiser le remplissage de son impression 3D

Bien régler le remplissage ne consiste pas seulement à choisir un pourcentage dans un slicer. L’orientation de la pièce, la vitesse, les supports et la géométrie réelle pèsent tout autant sur le résultat final. Une bonne optimisation remplissage impression 3d commence donc avant même de fixer le taux de remplissage.

La règle des 45 degrés en impression 3D et son lien avec le remplissage

La règle des 45 degrés en impression 3d reste un repère simple : dès qu’un surplomb dépasse 45° par rapport à la verticale, des supports deviennent souvent nécessaires pour conserver une impression 3D propre. Ce point agit directement sur la structure interne : une pièce mal orientée demande plus de supports, consomme davantage de matière et peut allonger le temps d’impression sans bénéfice mécanique réel.

• Orientation et résistance : les couches résistent moins bien dans l’axe perpendiculaire au dépôt. Il faut donc orienter la pièce pour que les efforts principaux suivent au mieux le sens des couches, afin d’améliorer la résistance sans augmenter le pourcentage de remplissage.
• Supports et remplissage : lorsqu’une zone repose sur des supports, les premières couches au-dessus du vide doivent être stabilisées par une densité cohérente. La transition entre peau externe et remplissage demande une attention particulière, surtout avec certains différents motifs de remplissage.
• 99 % plutôt que 100 % : un réglage à 100 % pousse souvent le slicer à complexifier inutilement ses trajectoires. Le temps d’impression augmente, alors que le gain de résistance reste en pratique négligeable.
• Grandes pièces : un remplissage cubique adaptatif laisse davantage de vide au centre et renforce les zones utiles près des parois. Cette logique allège la pièce tout en maintenant une bonne résistance sur les faces sollicitées.

Pour bien choisir son taux de remplissage, il faut raisonner usage, orientation et géométrie avant de raisonner chiffre seul. Une pièce de capotage, un gabarit d’atelier ou un support soumis à effort ne demandent pas la même densité interne.

Erreurs courantes et réglages fins à connaître

Le remplissage s’imprime souvent plus vite que les parois. À l’inverse, pousser encore la vitesse dédiée à cette zone peut créer des manques de matière, des liaisons plus faibles et une structure interne moins régulière. Dès la phase de prototypage, il faut donc contrôler séparément cette valeur, surtout si la pièce repose sur des différents motifs techniques.

Autre point de vigilance : le motif ne se choisit pas par habitude. Les différents motifs de remplissage n’apportent pas les mêmes performances selon que la pièce doit absorber un effort, limiter sa masse ou réduire son temps d’impression. Un motif gyroid répartit mieux certaines contraintes multidirectionnelles, alors qu’un motif en grille reste souvent plus simple et plus rapide à produire en FDM.
