Résistance mécanique impression 3D : guide des matériaux

Comprendre la résistance mécanique en impression 3D permet de faire les bons choix dès la conception : matériau, procédé, paramètres d’impression. La résistance des pièces imprimées en 3D dépend à la fois du plastique retenu, de son orientation de dépôt et du niveau de contrainte attendu en traction, en flexion ou sous chocs.

Quel matériau choisir pour une impression 3D résistante

La résistance des pièces imprimées en 3D varie fortement d’un matériau d’impression à l’autre. Pour obtenir une résistance impression 3D cohérente avec l’usage visé, Abeille 3D recommande d’identifier d’abord la contrainte réelle : charge statique, résistance aux chocs, rigidité, durabilité ou tenue thermique. Chaque matériau d’impression 3D présente ensuite un équilibre différent entre résistance mécanique, ténacité et risque de rupture.

PLA, PETG, ABS : comparaison de résistance mécanique

Pour des pièces imprimées en 3D courantes, le premier arbitrage se fait souvent entre PLA, PETG et ABS.

• PLA : environ 26 kg avant rupture, rigidité élevée, tenue thermique limitée à 40-60°C, idéal pour maquettes et objets décoratifs.
• PETG : 45-50 kg supportés, tenue thermique 60-80°C, meilleure résistance aux chocs et à l’humidité que le PLA, adapté aux pièces fonctionnelles.
• ABS : 45-50 kg, tenue thermique 70-90°C, résistance mécanique supérieure au PLA, mais warping fréquent sans enceinte fermée.
• ASA : profil proche de l’ABS avec meilleure stabilité UV, tenue thermique 80-95°C, à privilégier quand la pièce est exposée durablement en extérieur.

Le PETG s’impose souvent comme premier choix fonctionnel : résistance à la traction plus élevée que le PLA, meilleure tolérance à l’humidité et absorption des chocs utile pour des pièces sollicitées. L’ABS garde un intérêt dès que la température monte ou qu’un boîtier doit rester stable entre 70 et 90°C. L’enceinte fermée devient alors presque indispensable pour limiter le warping.

Au-delà de 60°C, le PLA atteint vite ses limites. Le PETG ou l’ABS prennent alors le relais selon la contrainte technique : environnement humide, boîtier technique, contact ponctuel avec des agents chimiques. Pour la SLA, la logique change : l’état de surface est meilleur, mais les propriétés mécaniques dépendent fortement de la résine et du post-traitement.

Nylon, polycarbonate et matériaux haute performance

Dès que la résistance mécanique doit dépasser celle des filaments standards, le nylon et le polycarbonate deviennent des candidats sérieux. Le nylon, notamment en PA ou PA12-CF, dépasse 50 kg de charge supportée, tolère les déformations répétées sans rupture et présente une faible friction : il convient bien aux pièces en mouvement, comme un guide, un palier ou un engrenage. Sa ténacité reste utile pour les efforts cycliques.

Le polycarbonate monte autour de 60 MPa de résistance à la traction et conserve ses propriétés à des températures bien plus élevées, jusqu’à environ 150°C. En contrepartie, ce matériau d’impression demande une buse entre 260 et 310°C et une enceinte chauffée. Faute de quoi, la résistance finale chute nettement.

Plus haut encore, le nylon chargé fibre de carbone, comme le PA12-CF à 35 % de fibre, atteint 103 kg de charge supportée avec un module jusqu’à 8,3 GPa. Ces valeurs ouvrent l’accès à des pièces imprimées en 3D plus rigides pour l’automobile ou certains outillages. Pour les environnements sévères, le PEEK dépasse 100 MPa en traction et peut travailler jusqu’à 250°C en usage continu, avec une bonne tenue en fatigue.

Matériaux spécialisés pour contraintes extrêmes ou flexibilité

À l’inverse des matériaux rigides, le TPU vise la déformation contrôlée. Ce plastique flexible absorbe bien les chocs, limite la casse en service et supporte des déformations importantes sans rupture brutale : joints, semelles, coques souples ou silentblocs relèvent de cette logique. La différence se joue sur sa capacité d’amortissement, plus que sur sa rigidité.

Pour les cas extrêmes, d’autres formulations techniques existent, comme le PPS chargé fibre de verre, donné pour 126 MPa de traction, un module jusqu’à 11 GPa et une résistance continue autour de 220°C. Ce type de matériau ne suffit pourtant pas à lui seul. La résistance finale repose aussi sur l’orientation des couches, le taux de remplissage, l’épaisseur des parois et la répartition des efforts dans la géométrie.

La résistance mécanique en impression 3D devient pertinente quand matériau, process et CAO avancent ensemble. Abeille 3D peut orienter vers le matériau adapté, qu’il s’agisse de SLA, de FDM, de nylon, de PETG, d’ABS, de TPU ou de PEEK, avec un objectif concret : choisir le bon matériau pour le bon usage.

Paramètres d’impression qui influencent la solidité d’une pièce

Le matériau fixe un plafond. Ensuite, en impression 3D, ce sont les réglages qui déterminent si ce potentiel est réellement atteint. Le remplissage, l’épaisseur de coque, la hauteur de couche et l’orientation agissent ensemble sur les propriétés mécaniques, en particulier sur la résistance à la traction et la tenue sous contrainte.

Sur une pièce FDM, l’enjeu n’est pas seulement d’imprimer plus dense. La différence se joue sur l’équilibre entre matière déposée, géométrie interne et sens des efforts en service. C’est ce qui fait varier la solidité d’une pièce imprimée en 3D à matériau identique, qu’il s’agisse de PLA ou d’un polymère plus technique.

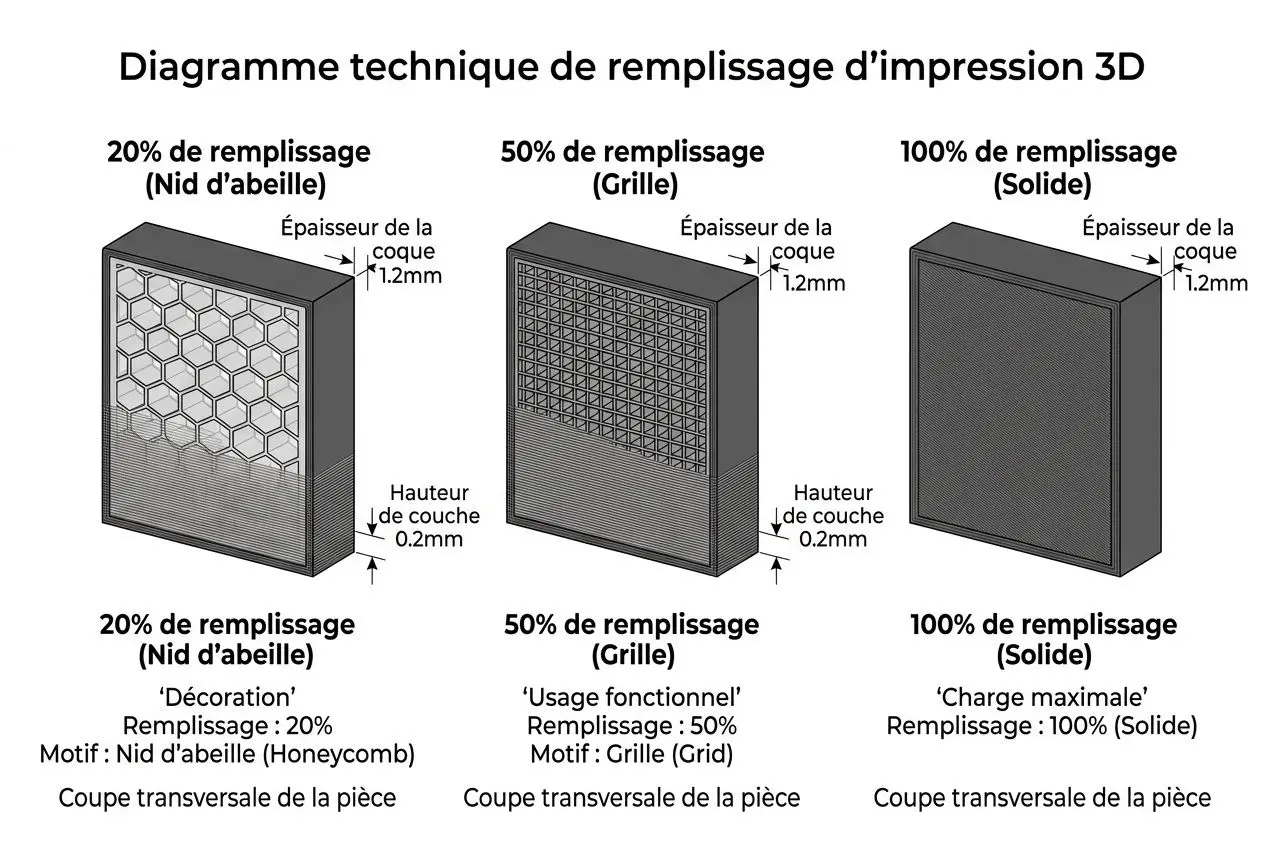

Le taux de remplissage et l’épaisseur de coque

Le pourcentage de remplissage en impression 3D a un effet direct sur la tenue de la pièce. Plus le remplissage augmente, plus la structure interne reprend les charges, avec un gain réel en traction, en rigidité et en résistance globale.

• 20 % de remplissage : adapté aux pièces décoratives et aux prototypes visuels, avec un bon gain de temps et de matière.
• 50 % de remplissage : compromis efficace pour la plupart des pièces fonctionnelles courantes.
• 100 % de remplissage : à privilégier quand la pièce subit une forte contrainte mécanique, avec un coût matière et un temps d’impression plus élevés.
• Épaisseur de coque augmentée : passer d’environ 1,0-1,5 mm à 2-3 mm améliore nettement la résistance à la traction et la tenue à l’impact, sans aller jusqu’au remplissage total.

En pratique, la progression la plus rationnelle consiste à valider la forme avec un faible remplissage, puis à augmenter le pourcentage de remplissage sur la version finale, une coque correctement dimensionnée restant indispensable pour tenir sous contrainte.

La hauteur de couche, l’orientation et la vitesse d’impression

Une fois le remplissage défini, la hauteur de couche devient décisive. En FDM, une couche fine favorise une meilleure cohésion entre les strates et améliore les propriétés mécaniques finales, tandis qu’une couche plus épaisse accélère la production mais réduit légèrement la qualité de liaison. Pour une pièce technique : une plage de 0,1 à 0,2 mm reste souvent le meilleur compromis.

L’orientation influence tout autant le résultat. Le procédé crée une anisotropie naturelle : les efforts passent mieux dans le plan de dépôt que d’une couche à l’autre. Si une zone de contrainte travaille perpendiculairement aux couches, le risque de délaminage augmente nettement. Dès la phase de prototypage, placez donc la pièce pour que les efforts principaux suivent le sens le plus favorable.

La vitesse d’impression complète cet ensemble. Une vitesse modérée laisse au matériau le temps de bien fusionner, ce qui améliore l’homogénéité de la pièce et sa résistance à la traction, souvent exprimée en MPa dans les fiches de propriétés. À l’inverse, une impression trop rapide dégrade la qualité de liaison entre couches, même avec un PLA correct et un remplissage élevé.

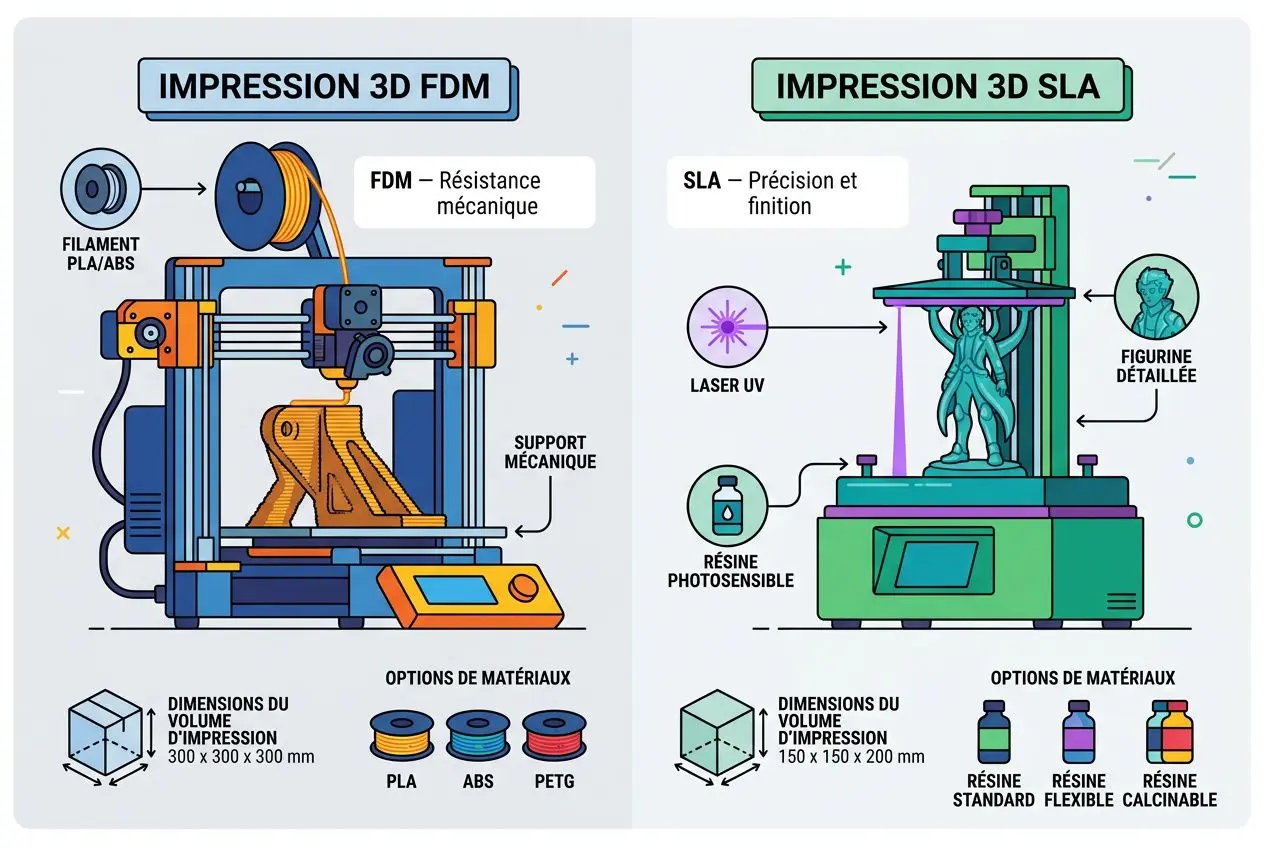

FDM ou SLA pour des pièces de qualité et résistantes

Le procédé d’impression 3D pèse autant sur la précision que sur la résistance mécanique finale. En pratique, le FDM et le SLA ne répondent pas au même besoin : le premier mise sur la robustesse, le choix de matériau et le format, tandis que le second privilégie l’état de surface, le détail fin et des propriétés plus homogènes selon l’orientation de fabrication. Le bon arbitrage dépend donc de la fonction de la pièce, de la contrainte d’usage et du niveau de finition attendu.

Impression 3D FDM pour pièces fonctionnelles et grandes séries

En FDM, la qualité des pièces imprimées en FDM repose d’abord sur le couple matériau-orientation. Ce procédé permet de produire des pièces mécaniques, des fixations, des supports structurels ou des séries de validation avec un volume pouvant atteindre 800 × 800 × 1000 mm. Même sur de grands ensembles, un assemblage en plusieurs éléments reste viable si la conception anticipe les zones de reprise d’effort.

Le choix matière est large : PLA, PETG, ABS, Nylon, Polycarbonate, ASA, TPU. Cette diversité permet d’ajuster les propriétés à l’usage réel : le PLA pour des validations rapides, le PETG pour un bon compromis entre tenue et facilité de mise en œuvre, l’ABS pour des pièces plus techniques, le Nylon pour des efforts répétés, le TPU pour les zones souples ou amortissantes. La différence se joue sur la contrainte appliquée à la pièce, pas sur une préférence de principe pour un plastique plutôt qu’un autre.

En FDM, la résistance à la traction varie selon l’orientation : la faiblesse est plus marquée entre couches que dans le plan de dépôt, car la cohésion dépend directement de la qualité de fusion d’une strate à l’autre. Selon la contrainte technique, il faut placer les efforts principaux dans le sens le plus favorable afin de préserver les propriétés mécaniques et la résistance aux chocs.

Résines SLA et isotropie des propriétés mécaniques

Le SLA fonctionne autrement. Les résines sont photopolymérisées par la lumière : la pièce obtenue présente des propriétés plus proches d’un comportement isotrope, ce qui limite l’effet de l’orientation sur la résistance mécanique. Pour certaines géométries complexes, cette régularité simplifie la conception et réduit les compromis habituels du FDM.

Les formulations couvrent plusieurs usages : résine Standard pour l’esthétique, résine ABS-like autour de 40 à 45 MPa avec une élasticité modérée, résine Strong-X pour se rapprocher de l’ABS ou du Nylon en FDM. En complément, des résines haute température tiennent jusqu’à 260 à 285 °C avec une résistance mécanique de 60 à 70 MPa. À l’inverse, leur résistance aux chocs reste plus limitée, surtout en cas de chocs directs ou de flexion brutale.

Il faut donc lire ces valeurs avec prudence. Une bonne résistance à la traction sur fiche technique ne garantit pas la même tenue en usage réel qu’un thermoplastique technique, notamment sur des pièces mécaniques soumises à impact, fatigue ou déformation répétée.

Choisir entre FDM et SLA selon les exigences du projet

Une fois la pièce validée, le choix entre FDM et SLA devient plus net. Pour les applications structurelles, le FDM garde souvent l’avantage grâce à des matériaux comme le Nylon, l’ABS, le PETG ou le Polycarbonate, mieux armés sur la tenue aux chocs et les sollicitations répétées. Le SLA conserve un atout clair sur les détails fins, avec des couches de 0,075 mm à 0,015 mm selon le réglage, mais cette finesse ne remplace pas une vraie réserve de résistance mécanique.

• FDM : à privilégier quand la priorité porte sur la résistance mécanique, le grand format, la variété de matériau ou la production de pièces mécaniques et de séries fonctionnelles.
• SLA : adapté lorsque la finition de surface, la précision dimensionnelle et l’homogénéité des propriétés mécaniques priment, par exemple pour des prototypes esthétiques, des pièces dentaires ou des bijoux.
• Hybridation FDM + SLA : utile pour associer une structure porteuse en FDM et des détails en SLA, avec un meilleur équilibre entre robustesse et rendu visuel.

Les deux procédés sont disponibles chez Abeille 3D avec une fabrication française : analyse du fichier, vérification de l’orientation, lecture de la contrainte d’usage et sélection du plastique adapté aux propriétés attendues.

Optimiser la résistance des pièces détachées en impression 3D

L’impression 3D sert de plus en plus à produire des pièces mécaniques de remplacement, à condition de viser juste sur trois points : la conception, les réglages machine et l’état final de la surface. La différence se joue sur l’ensemble de la chaîne, pas sur un seul paramètre.

Conception, orientation et choix du matériau pour maximiser la solidité

La résistance des pièces détachées se prépare d’abord en CAO. L’orientation de chaque couche, la gestion des porte-à-faux, les épaisseurs minimales et les tolérances influencent directement les caractéristiques et les propriétés mécaniques de la pièce finale. En FDM, l’orientation est décisive : placer la zone de traction dans le sens du dépôt limite le délaminage entre couches et améliore la tenue sous charge répétée.

Le choix du matériau compte tout autant. Pour des pièces mécaniques fortement sollicitées, le nylon PA12-CF atteint 76 MPa en traction avec un module pouvant aller jusqu’à 8,3 GPa : à privilégier quand la pièce doit remplacer un composant léger dans un environnement industriel. À l’inverse, le PLA reste utile pour des validations dimensionnelles rapides, tandis que le PETG apporte un meilleur compromis entre facilité d’impression 3D, tenue à l’humidité et durabilité. L’ABS garde sa place dès qu’une tenue thermique supérieure est recherchée, selon la contrainte technique.

Réglages d’impression et stabilité du matériau d’impression 3D

Une impression 3D plus solide passe ensuite par des réglages simples, mais structurants : un remplissage adapté, une hauteur de couche réduite et davantage de périmètres. En pratique, cette combinaison améliore la cohésion interne et limite les zones faibles en surface comme à cœur. Un matériau d’impression mal stocké perd rapidement ses performances : ce point conditionne autant le résultat que les réglages eux-mêmes.

Le nylon et le PETG sont hygroscopiques. Une fois chargés en humidité, leurs propriétés chutent, l’extrusion devient moins régulière et la qualité de couche se dégrade. Un séchage avant impression, puis un stockage sous vide ou avec dessiccant, préservent le matériau d’impression et sécurisent les propriétés mécaniques entre deux productions.

Post-traitement, usure et tenue des pièces fonctionnelles

Une fois la pièce validée, le post-traitement apporte un gain utile sur la surface. Ponçage, revêtement ou peinture comblent les irrégularités de couche et améliorent la tenue à l’usure, aussi bien sur des pièces en FDM que sur des pièces SLA.

Dès la phase de prototypage, Abeille 3D oriente chaque projet vers le matériau, le process et les réglages les plus adaptés à l’usage visé. La différence se joue alors sur des choix concrets : sens des efforts, environnement thermique, humidité, usure et fréquence de sollicitation.
