Prototypage pièces techniques 3d : guide complet

Choisir la bonne technologie, les bons matériaux et le bon process pour passer d’un fichier CAO à une pièce physique validée : voici ce que couvre cette page, avec des réponses concrètes selon la contrainte technique.

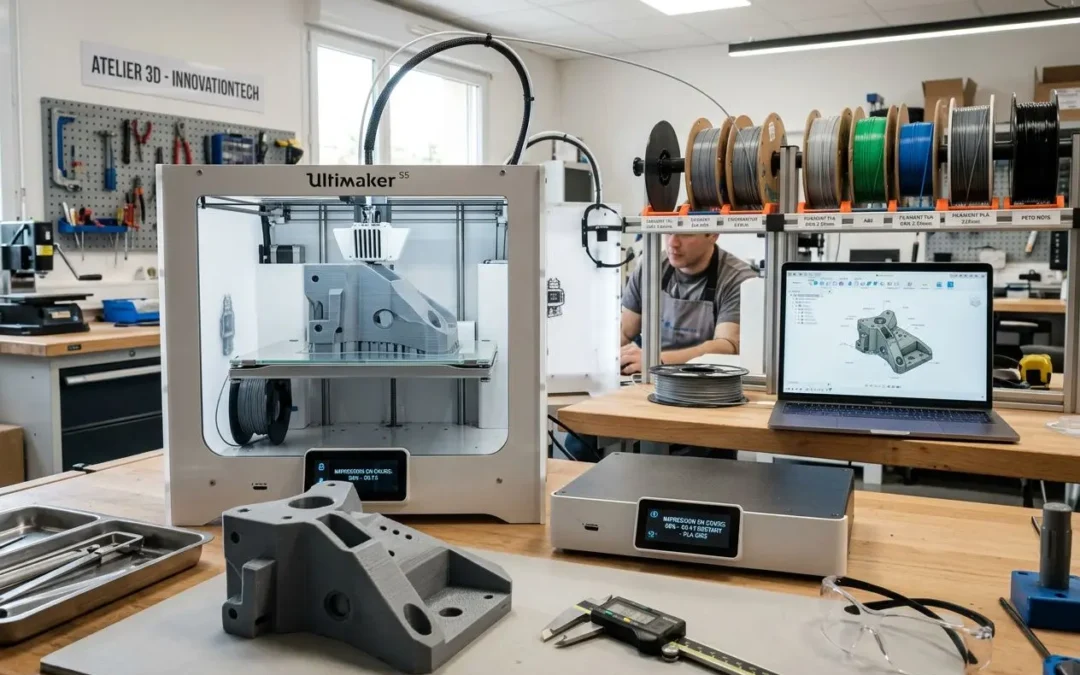

L’impression 3D et le prototypage de pièces techniques

L’impression 3D a changé la façon d’aborder la conception industrielle. Sans moule ni outillage de série, une pièce technique peut passer de la modélisation à une version physique en quelques heures, ce qui accélère nettement la validation. Abeille 3D structure cette étape avec une impression 3D adaptée au prototypage, en atelier français, sur deux voies complémentaires : impression 3D FDM pour les volumes et les usages fonctionnels, impression 3D SLA pour la précision et l’état de surface.

Qu’est-ce que le prototypage rapide en plastique ?

Le prototypage rapide consiste à fabriquer une pièce en plastique à partir d’un fichier numérique, sans passer par un moule d’injection ni par un outillage spécifique. Cette logique de fabrication additive dépose la matière uniquement là où elle est utile : en pratique, cela limite les déchets et permet de relancer une nouvelle version dès qu’une correction de conception est décidée.

L’écart avec l’injection est très concret. Un moule peut représenter environ 10 000 € et mobiliser deux à trois mois, alors qu’un prototype issu d’un prototypage rapide par impression 3D se produit souvent en une journée. Le bon matériau pour le bon usage reste la clé : un prototype visuel, une pièce d’assemblage ou une pièce technique de validation ne demandent pas les mêmes matériaux ni le même niveau de finition.

• Sans outillage : une modification de fichier CAO suffit pour lancer une nouvelle variante, sans refabriquer de moule.
• Géométries complexes : cavités, contre-dépouilles ou emboîtements restent accessibles, y compris là où l’usinage atteint ses limites.
• Itérations rapides : chaque version sert à tester un point précis de la conception sans engager de coûts fixes lourds.
• Validation plus tôt : un objet réel met en évidence les défauts d’assemblage, de prise en main ou d’encombrement que la CAO ne montre pas toujours.

Pourquoi l’impression 3D transforme la conception industrielle

Une pièce technique 3D révèle très vite ce que l’écran ne montre pas. Dès la phase de prototypage, il devient possible de tester un ajustement, une zone de contrainte, une ergonomie ou un montage simple sur pièce réelle. La différence se joue sur cette lecture physique de la conception, avant tout engagement en série.

À l’inverse d’un lancement en injection, les corrections restent légères tant que la pièce n’a pas basculé en production. Les secteurs médical, aéronautique ou mécanique utilisent cette logique depuis longtemps, précisément parce qu’elle réduit le coût des erreurs tardives.

De la CAO à la pièce physique en quelques heures

Le point de départ est un modèle de CAO correctement préparé, puis exporté selon le besoin : STL, OBJ, 3MF ou STEP. Vient ensuite le paramétrage du process : choix du matériau, orientation, épaisseur de couche, couleur, supports et niveau de finition. Une fois ces éléments validés, la fabrication peut commencer immédiatement.

Les prototypes de pièces 3D s’intègrent dans cette logique de validation rapide, avec un passage direct du fichier à la machine. Selon la contrainte technique, Abeille 3D accepte aussi des formats complémentaires pour chiffrer ou documenter un besoin : STP, ZIP, PDF, DXF ou XLS, avec une limite de 256 Mo par fichier principal.

Lorsqu’aucune modélisation n’est disponible, un travail de reprise ou de conception 3D peut être engagé, y compris à partir d’un scan. Une fois la pièce sortie, le contrôle dimensionnel et les essais fonctionnels servent à tester chaque version avant la suivante.

Pour les besoins de précision fine, de petits détails ou d’une surface propre, le service d’ impression 3D SLA est à privilégier quand l’aspect et la fidélité géométrique priment. En complément, le service d’ impression 3D FDM convient mieux aux volumes plus importants, aux séries de test et à la fabrication de pièces techniques robustes, avec des gabarits pouvant atteindre 800 × 800 × 1 000 mm.

Lorsque les deux technologies interviennent sur un même projet, prévoir des tolérances d’assemblage distinctes reste utile. Le retrait d’une résine SLA diffère de celui d’un filament FDM, souvent de l’ordre de 0,1 à 0,3 mm selon la géométrie, l’orientation et l’épaisseur locale. Adapter le process au stade réel du projet permet alors d’éviter un faux écart de conception lors des essais d’emboîtement ou de montage.

Comparer FDM, SLA et SLS pour le prototypage rapide

Choisir entre impression 3D FDM, impression 3D SLA et impression 3D SLS a un effet direct sur la qualité dimensionnelle, la résistance et les délais de livraison. Chaque procédé répond à un besoin précis : géométrie simple ou complexe, niveau de tolérance, comportement mécanique attendu. Chez Abeille 3D, le choix se fait d’abord en fonction de l’objectif de validation.

FDM, SLA, SLS : forces et limites de chaque procédé

L’impression 3D FDM reste la solution la plus accessible pour le prototypage rapide, surtout sur de grands volumes. Elle permet de produire des pièces jusqu’à 800 × 800 × 1 000 mm, avec une précision de l’ordre de ±0,3 mm et un large choix de matériaux : PLA, PETG, ABS, PEEK. À l’inverse, l’impression 3D SLA s’appuie sur une résine liquide photopolymérisée par laser UV : précision autour de ±0,1 mm, résolution de 25 microns sur l’axe Z, état de surface lisse sans reprise lourde.

L’impression 3D SLS fonctionne autrement : une poudre polymère est consolidée par frittage, sans support. La précision se situe autour de ±0,2 mm, avec une bonne tenue mécanique et des propriétés qui peuvent se rapprocher de l’injection pour certaines applications. L’usage final de la pièce reste le critère premier, pas la finesse visuelle.

Quel procédé selon le type de pièce technique ?

Une maquette de présentation, une pièce mécanique de test et un prototype fonctionnel n’imposent ni les mêmes matériaux, ni les mêmes tolérances, ni la même logique de fabrication. Dès la phase de prototypage, un choix mal aligné peut fausser la lecture d’un montage, d’un effort mécanique ou d’un aspect perçu.

• Prototypes visuels et détails fins : l’impression 3D SLA convient aux coques, boîtiers, maquettes médicales et géométries nervurées délicates.
• Prototypes fonctionnels robustes : l’impression 3D FDM ou l’impression 3D SLS se choisissent selon la complexité géométrique et le niveau de sollicitation.
• Pièces d’assemblage avec clips ou filetages : le SLS ou l’usinage apportent une meilleure stabilité sur les portées d’appui et les jeux fonctionnels.
• Grands formats en plastique : le FDM reste adapté aux volumes importants, avec possibilité d’assemblage lorsque la pièce dépasse le gabarit machine.

Dès que la géométrie intègre des formes internes ou des contre-dépouilles, le SLS prend un avantage net. L’absence de supports simplifie la fabrication et limite les reprises sur les formes internes. La SLA reste le bon choix en parallèle dès que l’aspect de surface et la finesse de détail priment sur la complexité géométrique.

Précision, résistance et finition selon la technologie

La précision dimensionnelle détermine l’utilité réelle d’un prototype. Une impression 3D SLA autour de ±0,1 mm permet de contrôler des interfaces, des connecteurs ou des ajustements fins. À l’inverse, le FDM autour de ±0,3 mm convient mieux quand la forme générale compte plus qu’un montage serré.

Entre les deux, l’impression 3D SLS offre souvent un équilibre pertinent pour une pièce fonctionnelle soumise à usage réel. Sa logique par frittage donne une bonne homogénéité d’ensemble, avec une résistance adaptée aux essais d’usage, aux clips et à certains assemblages répétés. À privilégier quand la pièce doit approcher le comportement d’une future pièce injectée, sans attendre l’outillage.

La finition varie tout autant que la tenue mécanique. La SLA sort avec une surface lisse, le FDM laisse des strates visibles, et le SLS présente un grain fin typique de la poudre. Une fois la pièce validée, un post-traitement peut améliorer l’aspect : polissage, apprêt, teinture ou usinage local selon le besoin.

En pratique, la tenue thermique devient vite décisive sur certaines applications. Au-delà de 100 °C en continu, ni le PLA ni une résine standard ne suffisent généralement : il faut alors envisager des filaments haute performance comme le PEEK ou le PPSU, voire l’usinage sur aluminium selon la contrainte technique.

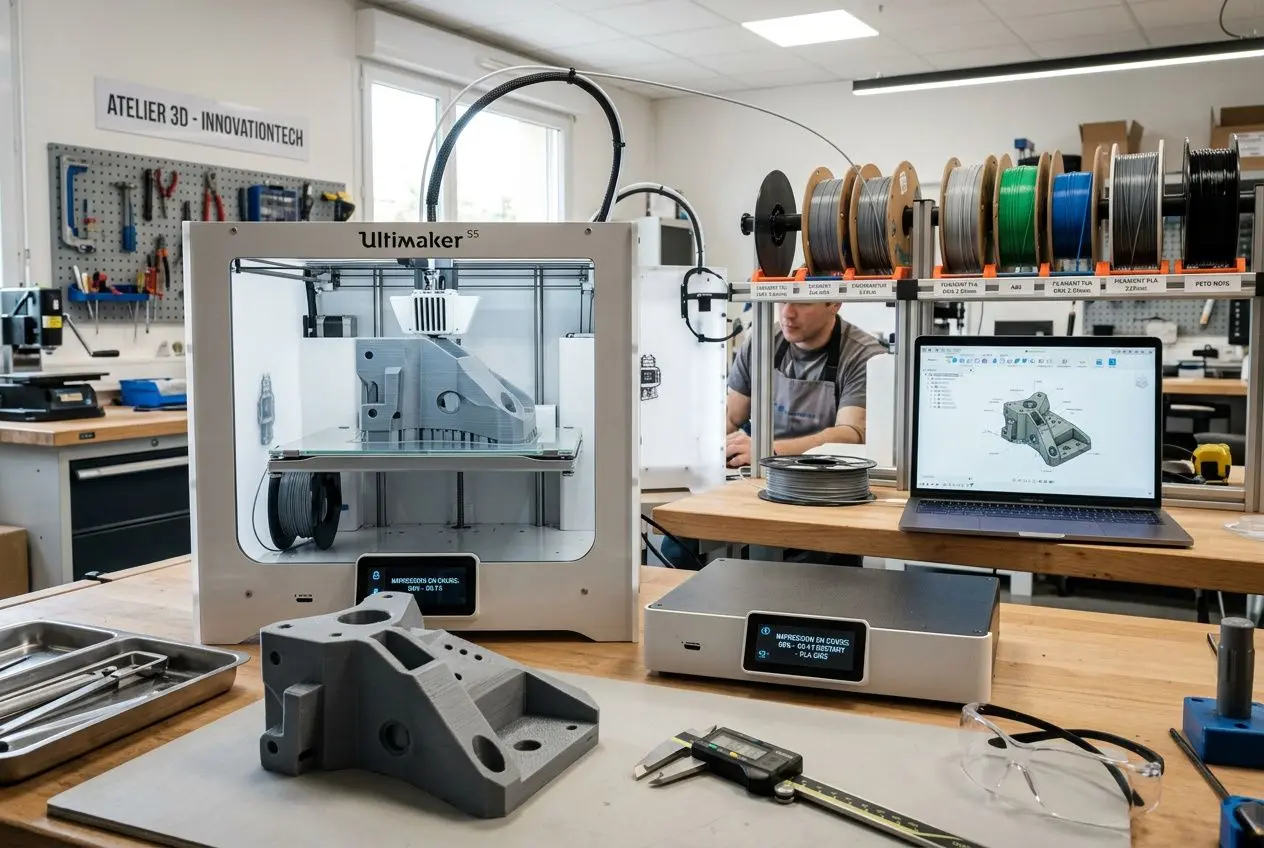

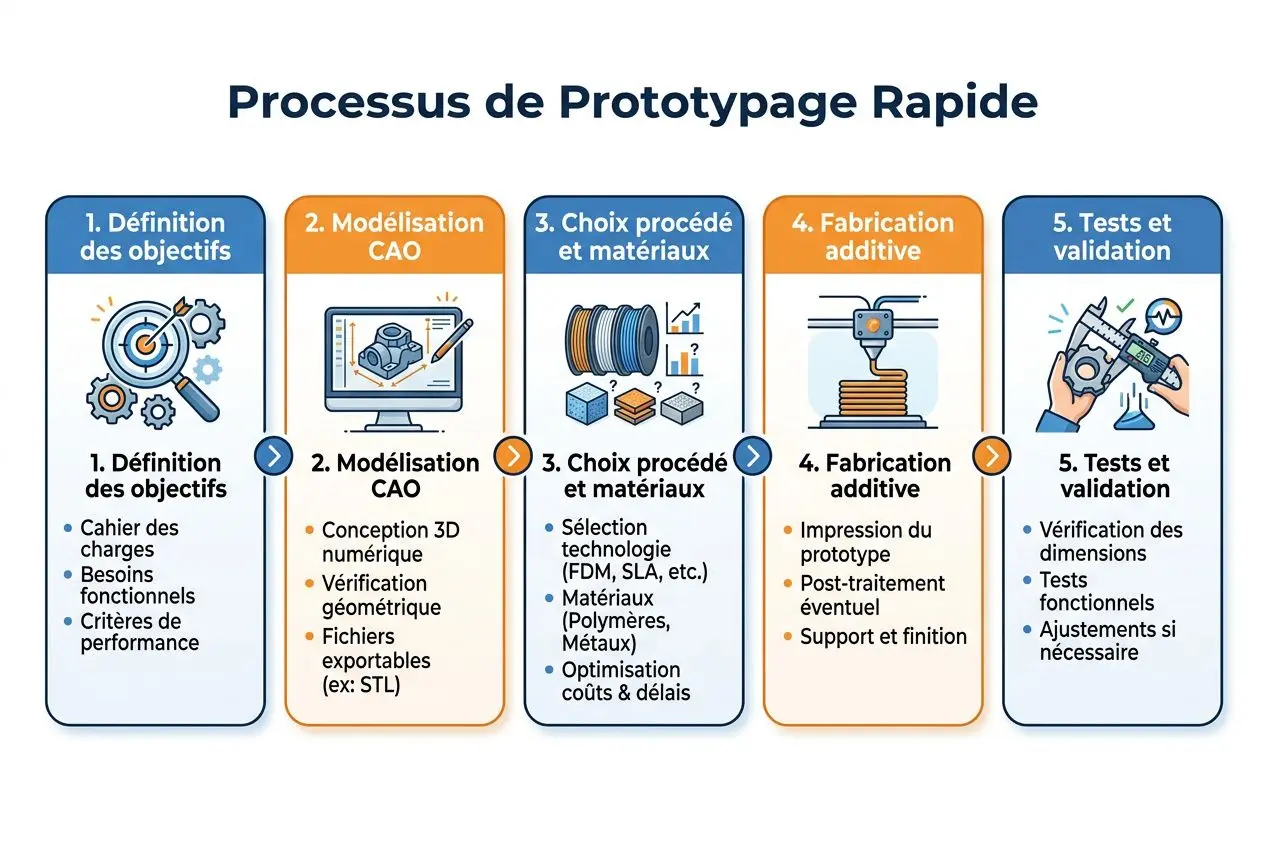

Comment créer un prototype 3D en étapes

Créer un prototype 3D repose sur une suite d’étapes claires : définir ce qu’il faut valider, lancer la modélisation, choisir les matériaux d’impression 3D et le procédé, fabriquer, puis tester la pièce. Cette logique de prototypage rapide évite de déplacer un défaut de conception jusqu’à la phase de validation finale.

De la modélisation CAO à la conception du prototype

La première décision porte sur l’objectif du prototype fonctionnel. Il peut servir à vérifier une forme, un assemblage, une ergonomie ou des performances mécaniques. Selon la contrainte technique, le niveau de détail en CAO, la conception et le format de fichier ne seront pas les mêmes.

Un fichier STEP reste adapté aux pièces techniques destinées à l’industrie, notamment quand une reprise en usinage ou un échange entre logiciels de modélisation est prévu. À l’inverse, un STL suffit souvent pour un prototype de volume ou une validation visuelle. La qualité de la préparation numérique conditionne déjà le résultat avant même la première couche déposée.

Pour cadrer le prototypage, la méthode 8-6-4 donne un repère utile : huit heures de conception et de modélisation, six heures de fabrication additive, quatre heures de tests et de contrôle dimensionnel. Le cycle tient en moins de deux jours. Ce rythme permet de tester plusieurs variantes sans immobiliser l’outillage ni rallonger le planning.

Paramètres d’impression et post-traitement

Une fois le fichier prêt, les réglages d’impression 3D prennent le relais. Ils agissent directement sur la qualité de surface, le délai et la consommation de matière. La différence se joue sur deux points : la hauteur de couche et le taux de remplissage.

• Hauteur de couche fine : plus de détails, surfaces plus propres, mais temps de fabrication plus long. À privilégier quand la pièce comporte des géométries complexes ou des zones fonctionnelles à soigner.
• Hauteur de couche épaisse : production plus rapide et coût réduit. Adaptée au prototypage rapide de pièces volumineuses quand l’aspect de surface reste secondaire.
• Taux de remplissage 20 % : pertinent pour des maquettes visuelles ou des pièces décoratives. La forme externe est conservée, avec moins de matière et un temps plus court.
• Taux de remplissage 50 à 100 % : recommandé pour un prototype fonctionnel soumis à des efforts. Le 100 % se réserve aux cas les plus sollicités lors des tests.

Le post-traitement doit rester cohérent avec l’objectif de validation. Pour une pièce SLA : ponçage des points de support, adoucissement des arêtes, puis lissage à la résine si une surface lisse, brillante ou étanche est nécessaire. Pour une pièce FDM : retrait des supports et finition peinture si la lecture visuelle du prototype l’exige.

Itérer rapidement pour valider la pièce finale

Pour avancer sans surcoût inutile, Abeille 3D recommande souvent une progression en deux temps. D’abord, un prototype visuel en SLA pour valider le volume, l’interface et l’ergonomie. Ensuite, une pièce en SLS ou en usinage pour pousser la validation mécanique, selon les matériaux et les contraintes d’usage.

Modifier le fichier entre deux versions ne génère pas de frais d’outil, contrairement à l’outillage classique. Une fois la pièce stabilisée, les itérations gagnent en précision et les tests deviennent plus représentatifs du produit final.

Une fois le modèle prêt, Abeille 3D permet de soumettre le fichier directement en ligne en STL, OBJ, 3MF ou STEP jusqu’à 256 Mo, avec un prix calculé en temps réel. Si le projet démarre sans fichier exploitable, un service de modélisation peut prendre le relais à partir d’un scan 3D ou d’un brief technique.

Matériaux et commande pour votre prototype plastique

Le choix du matériau conditionne directement la fiabilité d’un prototypage en impression 3D. Entre PLA, PETG, ABS, nylon ou résine SLA, ce choix influe sur la résistance, la finition, le coût et la qualité des tests.

Choisir le bon matériau selon les contraintes de la pièce

L’impression 3D adaptée au prototypage repose sur une distinction simple : valider une forme ou valider une fonction. Pour vérifier l’ergonomie, le volume, l’encombrement ou une interface, des matériaux comme le PLA ou une résine SLA standard suffisent souvent. En revanche, dès qu’il faut confirmer une résistance mécanique, un comportement thermique ou une tenue au frottement, il faut viser des matériaux plus techniques.

En pratique, le PLA reste pertinent pour la conception visuelle, les maquettes de présentation et les premières étapes de prototypage. L’ABS supporte mieux les chocs et la chaleur : il convient davantage à une pièce technique 3D destinée à des essais fonctionnels. Le PETG, lui, trouve sa place quand la pièce doit conserver une bonne résistance tout en restant simple à produire, notamment en présence d’humidité ou de fluides.

• Nylon (PA) : matériau plastique adapté aux pièces mécaniques soumises à l’usure, avec une bonne tenue aux frottements et aux agents chimiques.
• Polycarbonate / PEEK : matériaux haute performance pour des environnements exigeants, avec une mise en œuvre plus contraignante selon les exigences du procédé.
• Résine SLA technique : précision de l’ordre de ±0,1 mm et surface lisse, à retenir quand la fidélité géométrique prime sur la résistance.

Une fois la pièce validée sur le plan géométrique, la question de la température d’usage devient décisive. Au-delà de 100 °C en continu, ni le PLA ni une résine standard ne suffisent. L’usinage aluminium devient alors une solution cohérente pour la validation mécanique ou réglementaire, tandis que certains matériaux d’impression 3D comme le PEEK ou le PPSU peuvent couvrir des cas ciblés.

Commander votre impression 3D en ligne facilement

Pour lancer un prototype ou un prototypage de pièces, Abeille 3D structure la commande selon le niveau d’avancement du projet. Si le modèle 3D existe déjà, le calcul instantané permet d’importer un fichier puis de choisir le procédé, les matériaux, la couleur et les finitions avec un tarif affiché immédiatement. Si les paramètres sont déjà cadrés, le devis technique prend le relais. À l’inverse, un devis accompagné convient mieux quand la conception ou la CAO ne sont pas encore totalement figées.

Le service d’impression 3D en ligne d’Abeille 3D offre trois modes d’estimation pour répondre aussi bien aux bureaux d’études qu’aux industriels sans service CAO dédié. La fabrication est réalisée en France, avec contrôle qualité et livraison gratuite sur le territoire.
